衍射光波導就是利用光柵的衍射特性來設計“光路”，讓光在設計好的路徑上傳播，將微投影系統發出的光導入人眼，根據光柵類型的不同，又可以將衍射光波導分為兩類：表面浮雕光柵波導和體全息光柵波導。目前發展較為成熟的且使用較多的是表面浮雕光柵，即通過光刻與刻蝕等工藝在材料表面形成能夠滿足所需光學性能的周期性結構。

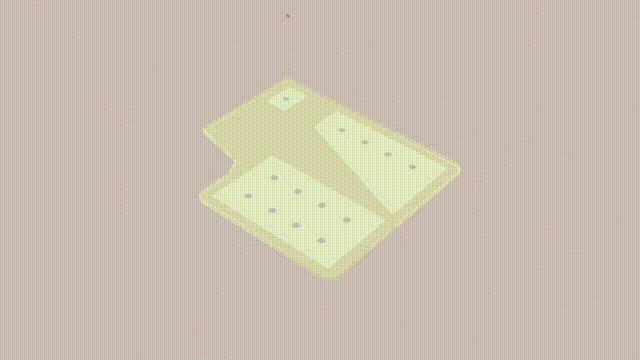

光波導原理?圖源：Waveoptics
隨著AR眼鏡顯示和光學方案的不斷進步和發展，浮雕光柵波導成為主流AR光學方案之一，設計出的AR眼鏡可以像普通眼鏡一樣輕薄透明，方便攜帶，也可以做大規模的生產。近期發布的雷鳥 Neyreo X2、OPPO Air Glass 2均采用該光學方案，那么為各大品牌廠商青睞的浮雕光柵波導是如何生產出來的呢？
納米壓印技術：
浮雕光柵波導使用光刻工藝加工晶圓作為母版，并使用納米壓印工藝進行大規模的復制量產。在此我們主要了解納米壓印工藝。
光柵波導微觀結構 圖源：瓏璟光電
納米壓?。∟IL）是通過將刻有電路圖形的模版，將圖形壓印到相應的襯底上，然后通過熱或者UV光照的方法使轉移的圖形固化，以完成微納加工的“雕刻”步驟。納米壓印技術突破了傳統光刻在特征尺寸減小過程中的難題，具有分辨率高、低成本的特點。根據壓印方法的不同，納米壓印主要可分為熱塑（Hot embossing）、紫外固化UV和微接觸（Micro contact printing cup）三種光刻技術。表面浮雕光柵波導更多的使用紫外固化UV光刻技術（UV-NIL）。
紫外固化UV光刻技術首先需要準備一個具有納米圖案的模版，模版材料必須使用可以讓紫外線穿透的材料，然后在基板涂布一層低黏度、對UV感光的液態高分子光刻膠，在模版和基板對準完成后，將模版壓入光刻膠層并且照射紫外光使光刻膠發生聚合反應硬化成形，然后脫模、清理刻蝕基板上殘留的光刻膠便完成整個UV－NIL。該技術可以在室溫、低壓下使用，批量化工藝成本更低、良率更高，適宜表面浮雕光柵的批量化生產。
光刻膠
為了得到在高質量的轉移圖案，該工藝過程中有一個關鍵性的原材料——光刻膠。在AR衍射光波導上，光刻膠目前主要為日本、美國、德國等企業供應，在國內是被稱為“卡脖子”的原材料。
光刻膠，又稱“光致抗蝕劑”，是光刻成像的承載介質，可利用光化學反應將光刻系統中經過衍射、濾波后的光信息轉化為化學能量，從而把微細圖形從掩模版轉移到待加工基片上。
AR表面浮雕光柵波導為實現大視場角、高透過率，需要采用1.8以上的高折射率光刻膠，需要的其他性能包括光刻膠的硬度和粘度，影響圖形復制的精度；光刻膠固化速率，影響生產效率；光刻膠對基底的附著力，減少因壓印脫膠帶來的圖形缺陷，得到高質量圖案；光刻膠的流變性及可塑性，為了精準而高質量的得到復制圖形；固化前后,光刻膠的硬度變化，低硬度的液態光刻膠利于低壓力下完成壓印，而高硬度的固化后光刻膠能夠有效防止圖形的精細結構在脫模時發生脆斷等現象。
