作為電芯之間串并聯以及采集溫度和電壓等信號的連接傳輸組件，CCS集成母排在保證電池性能穩定和耐用性方面起著重要作用。隨著電池結構創新的不斷迭代升級，CCS集成母排在信號采集組件、集成工藝方面呈現多樣化的發展，不同材料/工藝的組合各有優勢，應用終端可根據不同應用場景選擇最佳方案。詳情可點擊《CCS集成母排技術路線簡介》。
|
產品類別 |
常用集成工藝 |
特點 |
|

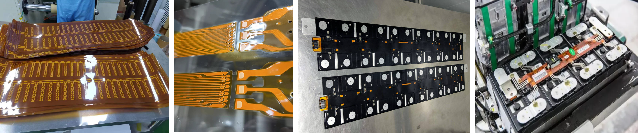

線束采樣電芯連接組件 |
注塑支架、吸塑熱鉚工藝 |
信號傳輸穩定，高可靠性，成本低 |
|
PCB采樣電芯連接組件 |
熱壓工藝、吸塑熱鉚工藝 |
信號傳輸穩定，高可靠性，結構輕薄規整，自動化程度高 |
|
FPC采樣電芯連接組件 |
熱壓工藝、吸塑熱鉚工藝 |
信號傳輸穩定，高可靠性，結構輕薄規整，自動化程度高 |
|
FFC采樣電芯連接組件 |
熱壓工藝、吸塑熱鉚工藝 |
一體化集成度高，信號采集能力強，高可靠性，是FPC的低成本替代方案 |
|
FDC采樣電芯連接組件 |
熱壓工藝、吸塑熱鉚工藝 |
相比FPC工序少，工藝成本低，適合大批量生產 |
?
從上表可以看到，CCS的集成工藝主要有注塑支架、吸塑+熱鉚、熱壓等方案，其中吸塑方案可以說是注塑支架方案的輕量化演變。而熱壓方案與注塑方案相比，結構更為輕薄，與吸塑方案相比，產品穩固性更高，是一種更加輕量化、高集成度的創新工藝。
?
CCS集成母排熱壓工藝，是將信號采集組件（FPC/PCB/FFC等）、鋁巴、絕緣膜等原材料組裝好后通過熱壓機壓合成型，再通過焊接方式實現鎳片和鋁巴的電連接，然后進行視覺檢測、電性能檢測等檢測后包裝入庫。
?

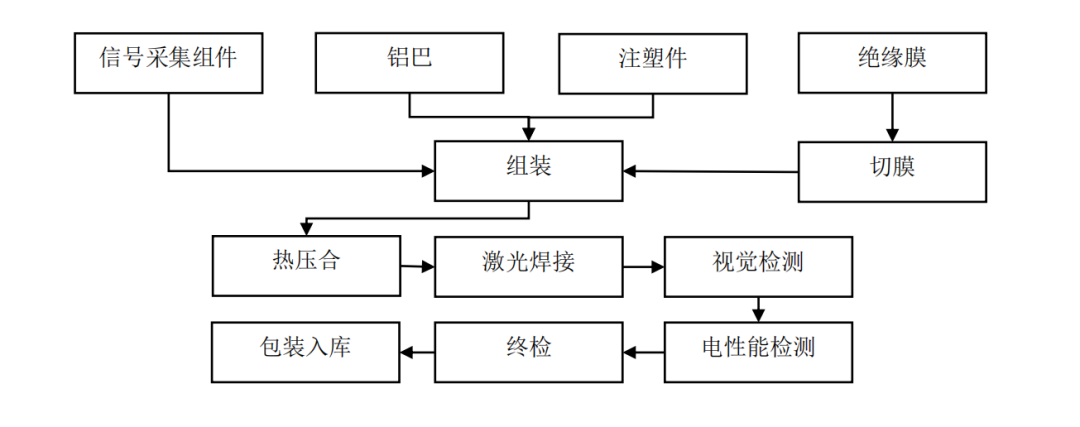

圖?CCS集成母排熱壓工藝流程，截取自西典新能招股書
?
總的來說，熱壓工藝就是使用 PET絕緣膜替代傳統隔離板，經加熱粘合將鋁巴及信號采集組件等組件壓合成一塊薄片，可以有效減小產品體積、重量以及減少配件數量，使CCS集成母排結構更加輕薄、規整，集成度高，密封絕緣可靠，可實現自動化裝配，有助于提升電池模組的空間利用率和生產效率，符合行業進一步提升電池包空間利用率、自動化生產的發展趨勢。
?

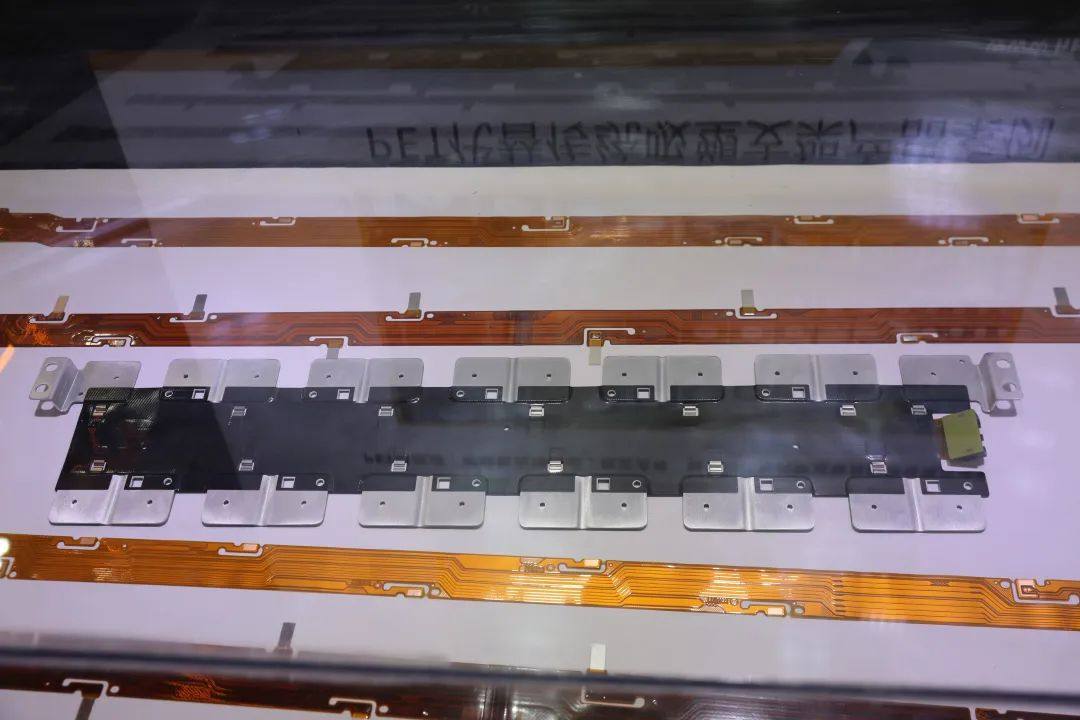

圖?熱壓方案CCS集成母排示例，攝自永創鑫展臺
CCS熱壓絕緣膜通常以阻燃聚酯薄膜PET為基材，配以聚氨酯或者環氧樹脂粘合劑等。阻燃PET薄膜涂布黏合劑，經過烘箱干燥后貼合保護膜收卷，CCS熱壓膜半成品完成，通過測試，即可分切成客戶出貨規格，成品出貨。?
?

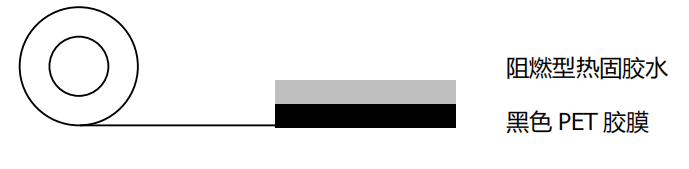

圖?PET熱壓絕緣膜結構示例
?
PET熱壓絕緣膜在CCS集成母排中主要其絕緣、支撐、緩沖、粘接、封裝等作用，由于新能源動力電池長期處于高震動、高濕度、高溫度的工作環境，為達到長使用壽命、高安全性能需求，PET絕緣膜需要滿足耐高溫高濕、雙85/1000H、耐鹽霧腐蝕、剝離、剪切、拉拔、電學性能、可靠性測試等諸多性能要求。
?
目前，市場上的CCS集成母排PET熱壓膜企業不少，我們來詳細了解一下。
1.?賽伍技術
?
官網：https://www.cybrid.com.cn/
?
賽伍技術在動力電池信號采集板封裝熱壓絕緣膜以及車用低壓柔性扁平線纜用絕緣膜領域處于行業領先地位，其中，動力電池信號采集板封裝熱壓絕緣膜長期保持國內市占率第一位置，車用低壓柔性扁平線纜用絕緣膜也已獲得龍頭鋰電池企業的采用，開始批量性交付。
?

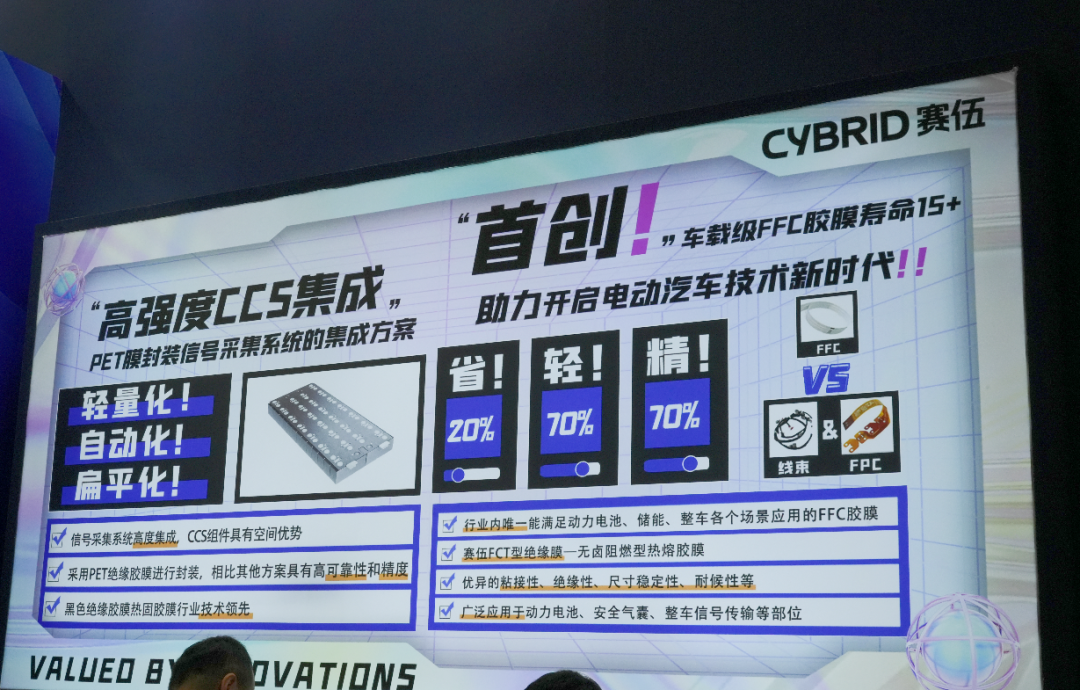

圖?賽伍技術?PET熱封裝膠膜及車載級FFC膠膜介紹，攝自賽伍技術展臺
2.?回天新材
?
官網：http://www.huitian.net.cn/
?
回天新材（股票代碼：300041）是中國膠粘新材行業歷史最悠久、品類最多的企業，擁有45年發展歷史，專注膠粘新材料研發，擁有六大學科2000多種產品，廣泛應用于光伏新能源、新能源汽車、5G通信、消費電子、航空航天等領域，提供膠粘新材全面解決方案。
?
據悉，回天新材CCS集成母排熱壓成型用PET熱壓膜已量產供貨給多家相關企業。
?
3.?安派電子
?
東莞市安派電子有限公司成立于2014年，專注于精密涂布，是熱熔、熱塑、熱固復合材料優質供應商，致力于為光伏、鋰電池、半導體光電領域提供高質量的膠粘復合薄膜解決方案。在鋰電池行業，主要供應鋰電池CCS熱壓膜、氣凝膠熱壓膜、PI發熱膜等產品，2021年6月份設立廣西安鑫新材料有限公司。
?
圖?安鑫科技?鋰電池CCS絕緣膜介紹
4.?上海高恒材料科技有限公司
?
官網：http://innotack.com/about.php
?
?
5.?墨田科技
?
官網：https://www.motian88.cn/mtjj
?
墨田主要從事特殊膠粘帶材料的研發、生產，主要為防火膠粘材料系列、新能源電池隔熱片/熱固膠系列封裝熱壓膜系列、超薄膠粘材料系列、高溫隔熱絕緣防護膠粘系列以及其他特殊膠粘材料的研發定制，專為新能源動力電池組件及整車、無線通信設備、電子設備、家電機電設備等領域提供專業的膠粘及防火防護整體解決方案。
?
產品描述：MT-FQ130B 單面絕緣阻燃膠帶是在 PET 薄膜上單面涂布阻燃型熱固化環氧膠水的膠帶。環氧膠水是熱固化結構膠水，具有良好的阻燃性能。?過熱固化后，具備優異的剝離強度和耐高溫性能，同時具有良好的絕緣性能。
應用：用于對電器設備及元器件進行絕緣；特別適用于鋰電池側板、CCS 集成母排、疊層母排等熱壓絕緣。
相關工藝：
模切：膠帶膠面覆蓋有一層保護膜，建議模切時保留該層保護膜，從而保護膠面不受污染；也可避免模切后的產品膠面相互接觸導致粘連。?
熱壓：透明熱固化絕緣膠帶需要在特定的溫度和壓力下固化成型。?
典?型?的?工?藝?參?數?為?溫?度 130℃~180℃?，?壓?力?＞ 10bar, 熱?壓?時?間?恒?溫15~45min。熱壓后建議保壓下降溫至 50℃以下出模。?
**最佳工藝參數受設計，固化設備等因素影響，建議根據時間狀況進行確認.
6.?蘇州德佑新材料科技股份有限公司
?
官網：http://www.dwell.net.cn/
?
蘇州德佑新材料科技股份有限公司成立于2011年，專注于為電子行業提供多樣、可靠、穩定的粘接解決方案。在新能源汽車領域，相關產品有液冷板絕緣防護熱固膠帶、CCS&EV PACK側板用絕緣膜、電芯藍膜膠帶、內外飾用膠帶等等。

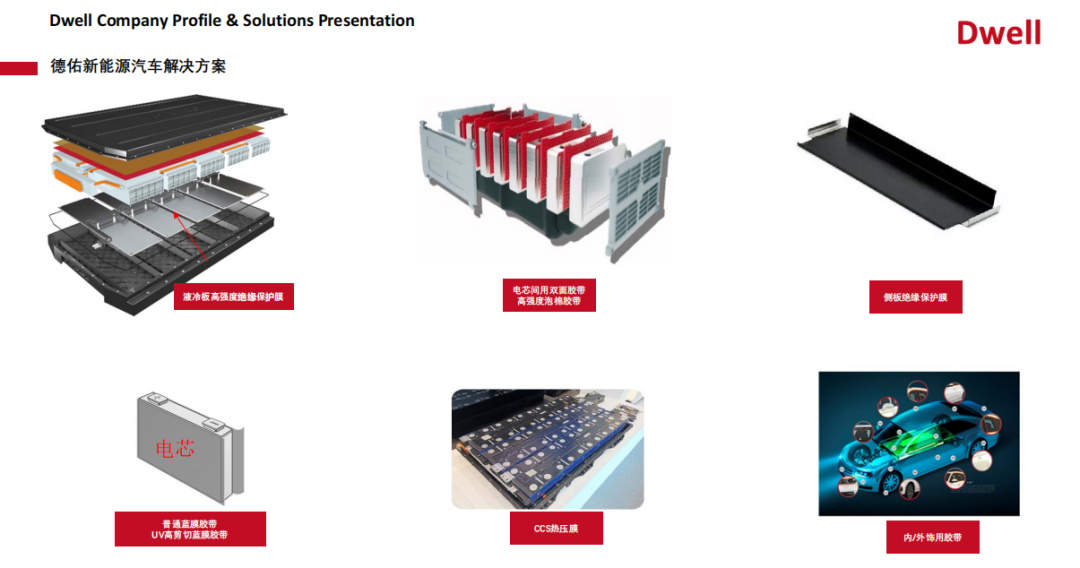

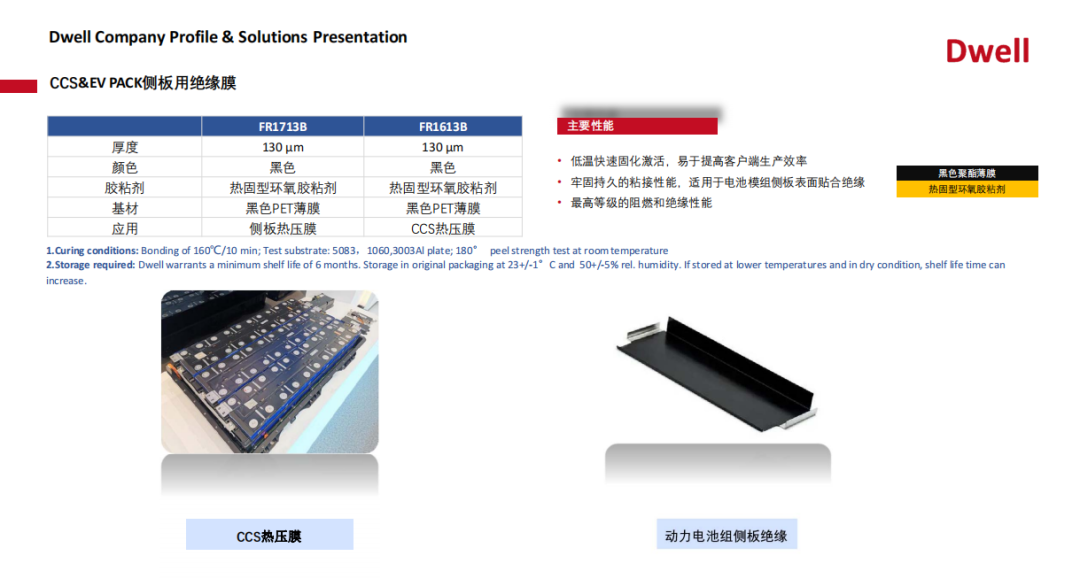

圖?德祐新材料CCS&EV PACK 側板用絕緣膜介紹
7.?深圳市福安達電工材料有限公司
?
?
官網：http://www.foanda.cn/
深圳市福安達電工材料有限公司成立二十年（創立于2003年3月），專業從事各類特種聚酯薄膜（PET、PEN）、聚酰亞胺薄膜（PI）膠帶的研發、生產、銷售，擁有10條涂布線，日產能可達45000㎡，產能充裕。
?
在鋰電池領域，福安達目前已經有FDC、發熱片、CCS集成母排熱壓膜等產品。
?
-
蘇州科谷納新材料科技有限公司
-
東莞市聲波新材料有限公司
-
江蘇裕興薄膜科技股份有限公司
-
浙江離火新材料科技有限公司
-
惠州市新希望模切有限公司
-
江蘇南錦電子材料有限公司
......
更多相關企業，歡迎加群補充！
