塑料制件出現(xiàn)內(nèi)應(yīng)力，是無法注塑廠商經(jīng)常遇到的事情，特別是PC材料，內(nèi)應(yīng)力問題，導(dǎo)致大量的不合格的出現(xiàn)。本文，就為大家介紹塑料內(nèi)應(yīng)力的一些檢測方法以及如何處理塑料的內(nèi)應(yīng)力問題。
1.溶濟(jì)法
通常是把零件放在溶劑中,15s~ 2min等,在拿出來看是否有開裂來判斷是否有應(yīng)力。
原理：根據(jù)介質(zhì)應(yīng)力決裂的現(xiàn)象，即溶濟(jì)分子滲透到樹脂的大分子之間后，降低了分子之間的彼此作用力。內(nèi)應(yīng)力大的地方在浸入前分子之間的作用力原來就有所削弱，浸入溶濟(jì)后這些減弱處所進(jìn)一步減弱，而引起開裂，內(nèi)應(yīng)力小的地方在短時間內(nèi)不會開裂。
常用塑膠件有于檢驗溶液對照表：
-
ABS 煤油、冰醋酸
-
PC 四氯化碳
-
PS 煤油、冰醋酸
-
PA 正庚烷
-
PSF 四氯化碳
-
PPO 四氯化碳
表1 五種材料具體測試應(yīng)力開裂的方法
|
材料名稱 |
測試應(yīng)力開裂方法 |
|
PMMA |
制品用酒精：水＝9：1溶液中浸15分鐘后取出，放置1小時后觀察，若開裂則存在應(yīng)力。應(yīng)進(jìn)行退火（韌化）處理：熱風(fēng)循環(huán)/除濕機(jī)器，在低于材料熱變形溫度10-15℃情況下進(jìn)行約1h的處理。紅外線退火可在熱變形溫度基礎(chǔ)上提高10℃，時間約10-15min即可。 |
|
PC |
將PC制品浸入四氯化碳溶液中，以制品發(fā)生開裂破壞所需的時間來判斷應(yīng)力的大小，時間越長則應(yīng)力越小。如果浸5-15秒就開裂，說明應(yīng)力很大;如果浸1-2分鐘不出現(xiàn)裂紋，說明內(nèi)應(yīng)力很小 |
|
POM |
將經(jīng)過熱處理后的制品，放入30％鹽酸溶液中浸漬30分鐘，若不出現(xiàn)裂紋，說明制品中殘存的內(nèi)應(yīng)力較小 |
|
ABS |
將制品浸入冰醋酸中，5-15秒內(nèi)出現(xiàn)裂紋，則說明制品內(nèi)應(yīng)力大;而2分鐘后無裂紋出現(xiàn)，則表明制品內(nèi)應(yīng)力小 |
|
PA |
PA材料消除方法：小部件在沸水中泡煮約2h，尺寸大的部件應(yīng)采用懸掛式，在蒸汽房里保持吸濕至水分平衡。 |
2.儀器法
用偏振光照耀塑料制件，視彩色光帶多寡，剖析內(nèi)應(yīng)力的強(qiáng)弱，它只適用于透明的制件。偏振光法所要的儀器昂貴，操作龐雜，且正確度不高，因為制件處理前后變化不顯著，光譜帶上涌現(xiàn)的光帶不一定都是內(nèi)應(yīng)力的影響，如制件表面的漣漪也會影響檢驗的結(jié)果。此法對制件的機(jī)能尚無任何影響，為無損檢驗，經(jīng)檢驗過的制件可繼承電鍍和使用。

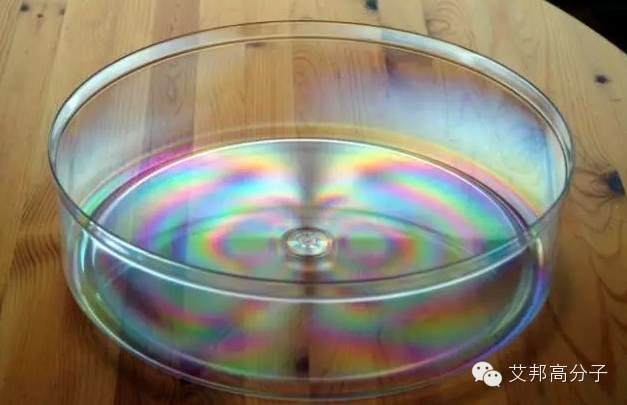

圖：內(nèi)應(yīng)力集中處產(chǎn)生彩虹紋（透明產(chǎn)品）
3.溫度驟變法
這種方法是將塑料待鍍件重復(fù)受冷受熱，依據(jù)裂紋呈現(xiàn)的時間是非來評定內(nèi)應(yīng)力的大小。它適用于各類塑料成形件。溫度驟變法所要的裝備簡略，然而測驗時間較長。經(jīng)檢修后的塑料件已被損壞，不能持續(xù)應(yīng)用。
二、塑料制品內(nèi)應(yīng)力的消除方法
1.塑料制品的熱處理
是指將成型制品在必定溫度下停留一段時間而消除內(nèi)應(yīng)力的辦法。讓制件在一定的溫度下,恒溫數(shù)小時,使其內(nèi)局部子從新排列從而到達(dá)減少或清除內(nèi)應(yīng)力的目標(biāo)。
對制件進(jìn)行熱處理，可以使高聚物分子由不平衡構(gòu)象向平衡構(gòu)象轉(zhuǎn)變，使強(qiáng)制凍結(jié)的處于不穩(wěn)定的高彈形變?nèi)〉媚芰慷M(jìn)行熱松弛，從而降低或基礎(chǔ)消除內(nèi)應(yīng)力。常采用的熱處理溫度高于制件使用溫度10~20℃或低于熱變形溫度5~10℃。熱處理時間取決于塑料品種、制件厚度、熱處理溫度和注塑條件。個別厚度的制件，熱處理1~2小時即可，隨著制件厚度增大，熱處理時間應(yīng)適當(dāng)延長。提高熱處理溫度和延長熱處理時間存在類似的效果，但溫度的后果更顯明些。
熱處理方法：是將制件放入水、甘油、礦物油、乙二醇和液體石蠟等液體介質(zhì)中，或放入空氣輪回烘箱中加熱到指定溫度，并在該溫度下停留一定時間，而后緩慢冷卻到室溫。試驗表明，脫模后的制件立刻進(jìn)行熱處理，對降低內(nèi)應(yīng)力、改良制件性能的效果更明顯。此外，提高模具溫度，延長制件在模內(nèi)冷卻時間，脫模落后行保溫處理都有相似熱處理的作用。
2.常用塑料件的熱處理溫度
-
ABS塑料件 65-------75℃
-
聚丙稀 80-----100℃
-
氯化聚醚 80------120℃
-
聚甲醛 90------120℃
-
聚碳酸脂 110-----130℃
-
聚砜 100-----120℃
-
改性聚苯乙烯 50--------60℃
-
聚苯醚 100-----120℃
文章源于百度文庫，艾邦高分子整理編輯
如涉及版權(quán)，請聯(lián)系我們刪除，聯(lián)系郵箱：info@polytpe.com
推薦閱讀：
1.降低與疏散塑料內(nèi)應(yīng)力的四大妙招！?。。ㄖ档檬詹兀?/span>
2.塑料內(nèi)應(yīng)力為何形成？怎么檢測和解決？
4.塑膠產(chǎn)品出現(xiàn)表面應(yīng)力痕怎么破？
第二屆高溫尼龍發(fā)展與應(yīng)用論壇
The second forum on the development and application of engineering plastics
（深圳 3月23~24日 觀瀾格蘭云天酒店）
高溫尼龍發(fā)展與應(yīng)用論壇
|
會議議題 |
嘉賓 |
|
高溫塑料在新能源汽車上的應(yīng)用 |
擬邀請比亞迪 |
|
高溫尼龍的合成與研究 |
鄭州大學(xué) |
|
高溫阻燃劑在塑料中的應(yīng)用 |
|
|
新型高溫尼龍PA12T發(fā)展與應(yīng)用 |
擬邀請河南君恒 |
|
高溫工程塑料在汽車領(lǐng)域應(yīng)用 |
擬邀請巴斯夫、索爾維 |
|
高溫尼龍在消費(fèi)電子領(lǐng)域中的應(yīng)用 |
|
|
高溫尼龍在連接器中的應(yīng)用 |
|
|
高性能尼龍在筆記本等消費(fèi)品的應(yīng)用 |
擬邀請杜邦 |
|
高溫尼龍配色解決方案 |
報名方式：
阮小姐: 18312560351; ruanjiaqi@polytpe.com
江先生：18666186648，微信同電話號碼
閱讀原文即可報名#標(biāo)簽#材料,PC#
始發(fā)于微信公眾號：艾邦高分子
