在微觀層面上，什么因素會影響塑料部件上的光澤？這涉及到模具紋理的形狀和深度，以及通過拋光或噴凈介質產生的鋼質紋理本身的表面修飾。“模具紋理”是一個成型商們都不甚了解，但卻十分重要的問題。

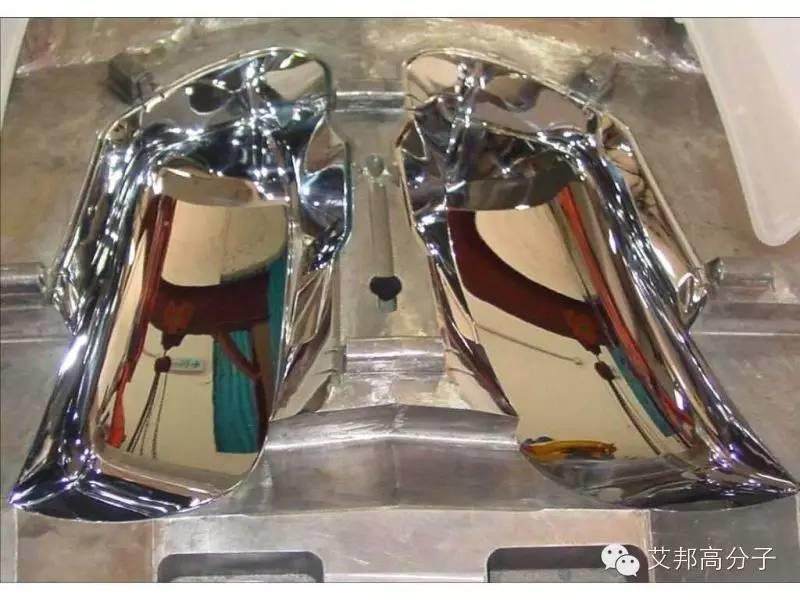

車燈外殼件模具的表面
本文以此為出發點，對模具紋理及其對部件微觀層面上的光澤度產生的影響進行了深入探討。事實上，光澤度和紋理形狀不僅影響部件外觀，它們與模具中的粘模和視覺缺陷也有密切關系。每種塑料材料都擁有各自不同的光澤，因此適用于一種材料的紋理可能并不適合于其他材料。正因如此，本文從基礎開始，深入淺出地對模具紋理中蘊含的奧秘進行了介紹：
1.模具表面形狀對塑料件光澤影響巨大
上面中提到了兩個影響光澤的因素——形狀和表面修飾。雖然成型商是在模具鋼上成型塑料部件，但模具鋼的顏色對部件的光澤度并沒有影響。當鋼進行拋光或打毛時，它看上去會顯示成一種不同的顏色，但這只是表面修飾和光反射造成的結果。

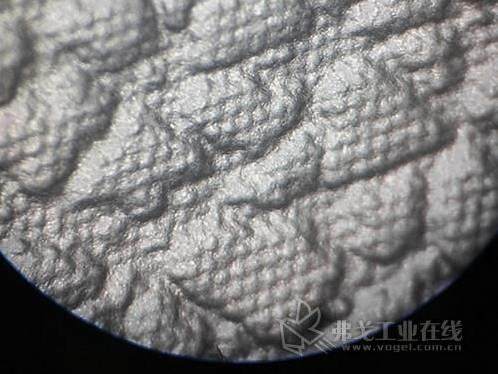

宏觀紋理和紋理表面上的微觀打毛，來源:弗戈工業在線

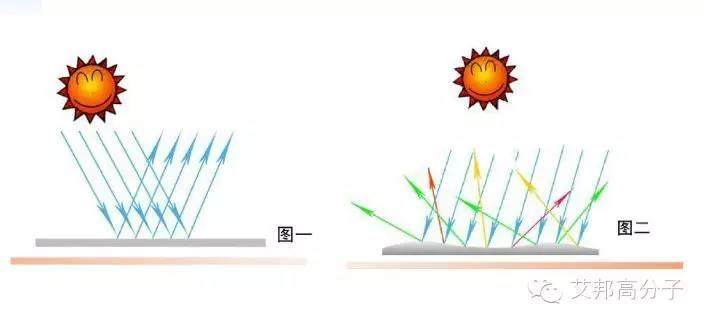

想象一下，在一個風平浪靜的日子里，太陽在平靜的湖面上可以反射產生刺眼的強光；但如果微風使湖面產生漣漪，雖然仍然可以看到反射，但漣漪使反射發生了扭曲；如果是在一個有大風的晴天里，風造成的波浪則會使陽光的反射發生更嚴重的扭曲。
模具表面越光滑，其表面光澤度越高
如果將水比作模具中的紋理，它越平坦越光滑，部件就能獲得越高的高澤度；紋理（波紋）越深，部件的消光就約明顯。當紋理加深時，會在部件原有的二維輪廓區域中形成帶有峰和谷的更大的表面積。
在過去十年時間里，模具紋理已經走過了一段很長的發展之路，并且有了非常復雜的幾何形狀，紋理的深度、圖案和易碎性（紋理形狀的峰和谷的銳度）對部件的光澤度都有很大的影響。
另外，還有一種名為“微蝕刻”的工藝，可能為一些人所熟悉，此工藝通過使紋理形狀破碎來獲得一種更好的消光效，這就好比在平靜的水面上產生波紋，反射/扭曲光。
2.紋理表面修飾的兩種主要噴凈介質
接下來，讓我們研究一下紋理本身的表面修飾形狀對部件光澤度產生的影響，這需要深入到微觀層面。紋理外形的表面修飾可以看做是另一層紋理，有平整光滑的區域和高峰低谷，這也是噴凈介質或拋光所引人注目之處。目前，行業中用于調節光澤度的兩種主要噴凈介質是氧化鋁和玻璃細珠，另外石英砂和其他介質也得到過使用。
在用酸刻蝕型腔形成紋理后，噴凈介質被用于清潔表面，以達到一個所需的光澤度，從而使塑料部件獲得理想的光澤。
鋁氧化物（AO）是一種帶有尖銳邊緣的耐磨礦物料，能使紋理形狀的表面修飾形成高峰低谷，這會在塑料部件上產生更好的消光效果更佳。AO顆粒有很多尺寸（稱為粒度）可供選擇，它們影響著噴凈所產生的高峰低谷的深度。

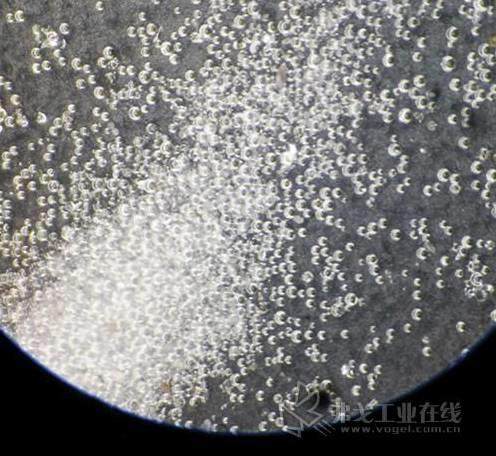

采用玻璃細珠噴凈在模具表面紋理上產生最高的光澤度（圖片為放大效果），來源:弗戈工業在線
玻璃細珠（GB）呈圓形，光滑如大理石，它能在紋理上產生一個更平滑的修飾，從而獲得更具光澤的部件。
3.表面修飾案例
在紋理上進行AO表面修飾能使塑料部件獲得消光效果，而在紋理上進行GB表面修飾能提供采用噴凈介質的最高光澤度。值得一提的是，通過調整兩種介質的混合比例還能獲得介于兩種介質單獨所產生的最低和最高光澤度之間的等級。
1）例如，為獲得中等光澤度，可以將 AO 和 GB按照1:2的比例混合。
為什么二者在1:1的條件下不能達到中等光澤度？這是因為AO對表面修飾的影響比GB大。已有試驗通過采用1:1~12:1的混合比例實現了不同的光澤度，但在通常情況下，還是應該盡量單獨使用AO、GB或按照二者1:2的比例來獲得低、中和高等級的光澤度。當光澤度是一項關鍵的要求，且不能用通過這三種選擇來實現時，建議使用一個訂制的方案。

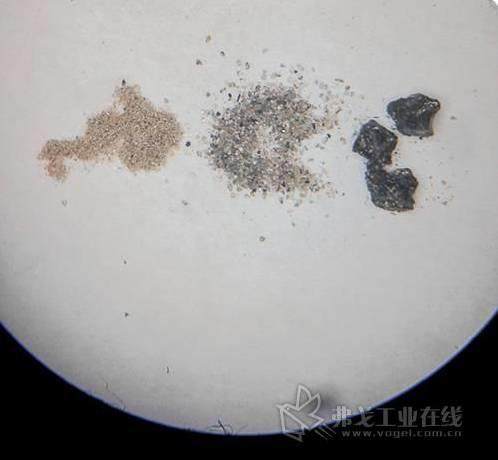

不同尺寸的AO噴凈介質-320粒度（左）、180粒度（中）和24粒度（右）。較大的粒子可以產生較低的光澤度，但使用有風險，因為他們會迅速地破壞分模線和型腔細節，來源：弗戈工業在線
2）例如，為獲得低光澤度，可以使用90% 的 320粒度的AO（不管是單獨還是在混合物中）。
在上面的圖片中，可以看到320粒度的AO有更好的一致性，且和尺寸更大的AO顆粒（更小的磨粒數目）一樣不會損壞型腔細節和分模線邊緣。220粒度、180粒度和120粒度使用較少，它們可以使光澤度降低得更低（但不顯著），但如果頻繁地進行噴凈，會有侵蝕紋理的風險。如果使用極端一些的24粒度，可能會立刻損傷分模線邊緣和紋理形狀。市場上有一種400粒度的AO，但它有時會因濕度問題而聚集在一起。
3）對于GB，一般使用能買到的最細的玻璃細珠，這也和一致性相關。與粒度較大的細珠不同，最細的玻璃細珠可以進入紋理形狀的最小的細節中。
4.改變塑料件光澤度的其他方法
如果所需的部件光澤度不能用噴凈介質來實現，那么需要借助其他的方法。
1）如果需要更明顯的消光效果，微型酸蝕刻是一種選擇。
有試驗采用54粒度的AO來改變表面，像微蝕刻一樣，但此方法不推薦使用，除非你對表面修飾很有經驗，能夠在噴凈過程中保護分模線。

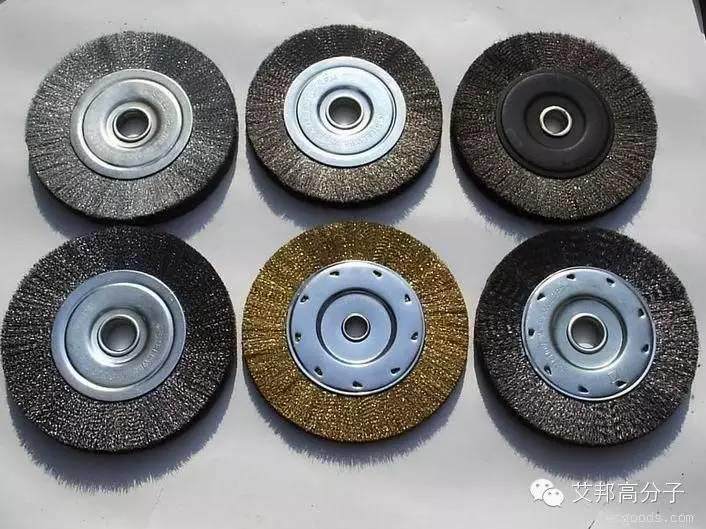

鋼絲刷
2）如果所需光澤度要高于GB所能提供的等級，可能需要通過鋼絲刷或拋光來使紋理表面更平滑。
手工鋼絲刷能略微增加光澤，這是一個非常簡單的過程，無需很高的技術水平。但如果使用電動工具則需要一位專業人員，因為此過程可能會損壞紋理和分模線。
筆者曾使用過刷子和金剛石復合物拋光紋理表面并深入細節。拋光后，如果光澤度太高的話，可以用GB噴凈來降低光澤度，但此時獲得的光澤度仍會比直接GB噴凈時要高?；貜?fù)“模具”查看更多
