【碳纖維資訊】：各大碳纖維廠商碳纖維型號大集合，日后用得到（典藏版）

碳纖維及其復合材料技術(shù)與應用微信群，請加群主微信：15012668861，注明“碳纖維”

不可否認日本三大碳纖維廠商的全球范圍市場影響力是巨大的，尤其是東麗公司。東麗公司的產(chǎn)品型號似乎已經(jīng)成為碳纖維的標桿了，行業(yè)內(nèi)人士交流碳纖維言必稱T多少多少，甚至我國生產(chǎn)碳纖維也要說明是T多少水平。一個企業(yè)產(chǎn)品的影響力大到這種地步，逐漸演變成隱形的競爭力。行業(yè)內(nèi)交流每提及T系列碳纖維就相當于給日本東麗做了一回廣告，對于不了解內(nèi)情的人來講，只有T系列或者M系列的碳纖維才能叫碳纖維，其他公司生產(chǎn)的碳纖維型號就給人一種山寨的感覺。這一現(xiàn)象其實對其他廠商來說也是不公平的。本文試圖帶領(lǐng)大家詳細了解國際國內(nèi)知名廠商的碳纖維型號，脫去型號這一名稱的外衣，了解它真是的性能參數(shù)。

日本東麗

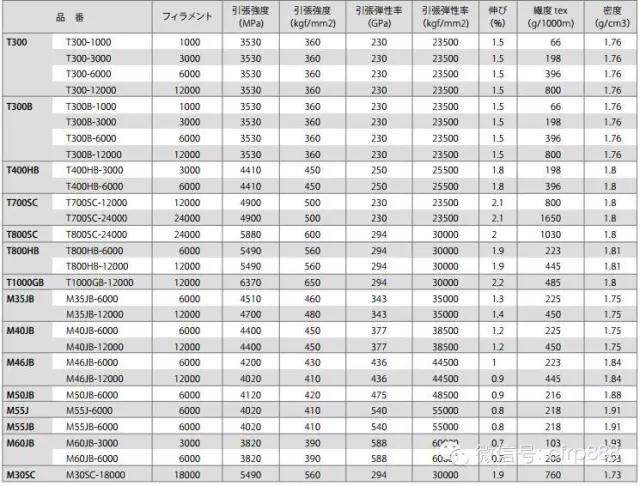

說起碳纖維不得不說日本東麗公司，它最初是做合成纖維和樹脂的廠商，現(xiàn)在是世界上生產(chǎn)小絲束碳纖維最大的企業(yè)。日本東麗公司的產(chǎn)品有兩個系列，一個是T系列，代表的是高強度，一個是M系列，代表的是高模量。如果強度和模量還分不清，去看看我以前的文章《技術(shù)角度看中國為什么搞不好碳纖維》開篇有介紹。T系列大家都非常熟悉，很多人也都知道T300、T400、T700、T800等，其實也就是按照拉伸強度進行劃分的等級。拋開碳纖維模量、斷裂伸長率、密度等參數(shù)，但從拉伸強度上看，這一系列碳纖維某一型號的碳纖維基本都是一樣的。T300的拉伸強度為3530MPa，T400拉伸強度為4410MPa，T700拉伸強度為4900 MPa，T800碳纖維分為兩種，一種解捻拉伸強度5490MPa，一種無捻拉伸強度5880MPa，二者區(qū)別也就是捻度的問題。強度最高的是T1000，拉伸強度高達6370MPa。這一系列碳纖維模量相差并不是很大，最低位T300的230GPa,最高位T1000的294GPa，模量均不是太大。

東麗公司的M系列碳纖維主打高模量，起初有種產(chǎn)品是M30，模量為294GPa，其實與T800、T1000的模量相當，只能算上是個中間品，在T800和T1000的參數(shù)中模量已經(jīng)高于其他型號碳纖維，屬于中模量的范圍，這里的M30或許是一種產(chǎn)品屬于高強度系列和高模量系列的一個過渡。到現(xiàn)在碳纖維的低中高模量如何劃分還沒有定論，不過一般認為400GPa是中高模量區(qū)分的一個界限。所以再來看東麗公司的高模量系列碳纖維M30拉伸模量為294 GPa，M35拉伸模量為343GPa，M40拉伸模量為377GPa，其實都稱不上嚴格意義上的高模量，只能算是中等模量碳纖維了。M46拉伸模量為436GPa，M50拉伸模量為475GPa，M55拉伸模量為540GPa，M60拉伸模量為588GPa，可以看出來M系列碳纖維的拉伸模量拉開的差距還是挺大的。不顧有報道東麗公司目前有M65和M70產(chǎn)品，這個在東麗公司的介紹中沒有出現(xiàn)，具體原因不得而知，但可以肯定的是，即使有，我們也是看看的份，別指望這么好的碳纖維能賣給我們。

日本東邦

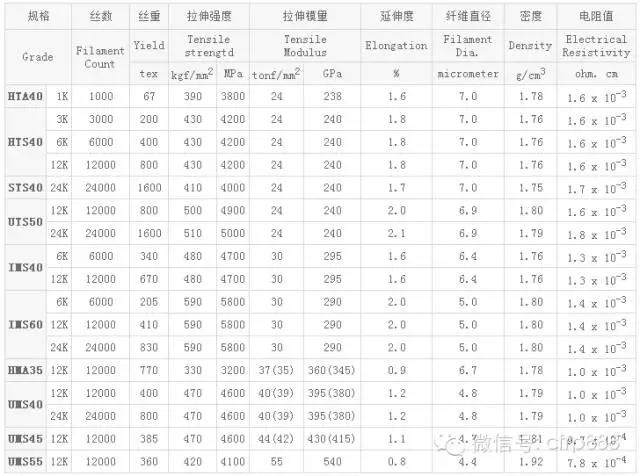

日本東邦隸屬于帝人集團，是日本三大碳纖維生產(chǎn)上之一。它的碳纖維名氣不如東麗，所以對于它的型號劃分很少有人知曉?？傮w來說東邦碳纖維可分為高強型：HTA40拉伸強度為3800MPa，相當于東麗T300和T400的中間品。HTS40拉伸強度為4200MPa，比較接近東麗T400，但是還差點。超高強型碳纖維：UTS50拉伸強度12K為4900MPa，24K為5000MPa，與東麗T700碳纖維水平相當。接下來就是東邦公司中等模量高強度型碳纖維：IMS40拉伸強度4700MPa，模量295GPa，模量相當與東麗T800、T1000，但是強度要低于T800碳纖維200MPa。IMS60碳纖維強度5800MPa，模量290GPa，強度水平相當于T800水平以上。之后就是高模量碳纖維：HMA35,，強度很低，只有3200MPa，還不如T300強度高，但是模量高達360GPa，接近東麗M40系列產(chǎn)品模量。最后就是東邦超高模量碳纖維：UMS40模量為395 GPa，強度為4600MPa；UMS45產(chǎn)品拉伸模量為430GPa，拉伸強度為4600MPa；UMS55產(chǎn)品模量高達540MPa，強度為4100MPa，與東麗公司M55水平相當。其實可以看出，東邦碳纖維的性能還是略遜于東麗公司。不管是高模量還是高強度碳纖維，參數(shù)數(shù)據(jù)均不如東麗。

日本三菱人造絲

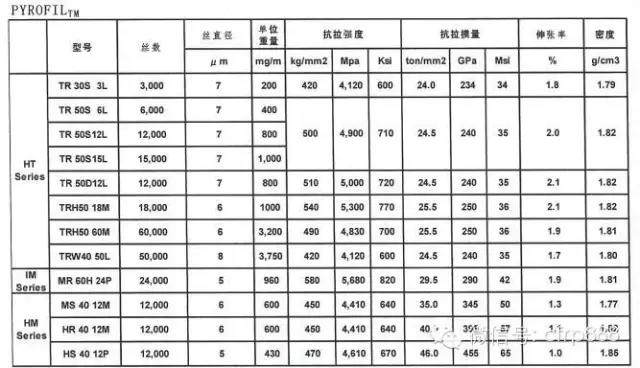

三菱人造絲也叫三菱麗陽，隸屬于三菱化學集團。是日本第二大碳纖維生產(chǎn)企業(yè)。產(chǎn)品分為三大系列：高強度、中模高強、高模量。其中高強度系列有TR30拉伸強度為4120MPa,模量為234GPa，類似于東麗的T300和T400中間類型。TR50拉伸強度為4900MPa，TR50D拉伸強度為5000MPa，TRH50拉伸強度為5300MPa，TRH60屬于大絲束范圍了，60K的拉伸強度為4830 MPa，TEW40也屬于大絲束，50K拉伸強度為4120 MPa，這幾種的模量均為240-250 GPa。中模高強碳纖維為MR60H，模量為290MPa，強度為5680MPa,性能參數(shù)略優(yōu)于東麗T800。高模量碳纖維有MS40，模量為345GPa，強度為4410MPa，HR40模量為395GPa，強度為4410 MPa。HS40拉伸模量為455GPa，拉伸強度為4610 MPa。

臺灣臺塑

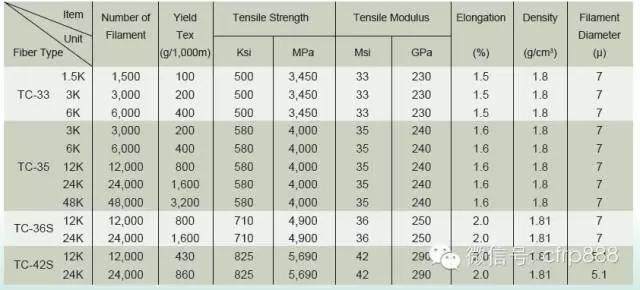

臺灣臺塑工業(yè)集團生產(chǎn)的臺麗品牌碳纖維只有高強度系列。型號編號也比較簡單，TC33拉伸強度為3450 MPa，模量為230GPa，類似于東麗T300產(chǎn)品。TC35拉伸強度為4000MPa，模量為240GPa，類似于東麗T300和T400的中間產(chǎn)品。TC36S拉伸強度為4900MPa，模量250GPa，類似于東麗T700產(chǎn)品。TC42S拉伸強度為5690 MPa，模量為290GPa，類似于東麗T800。

美國赫氏

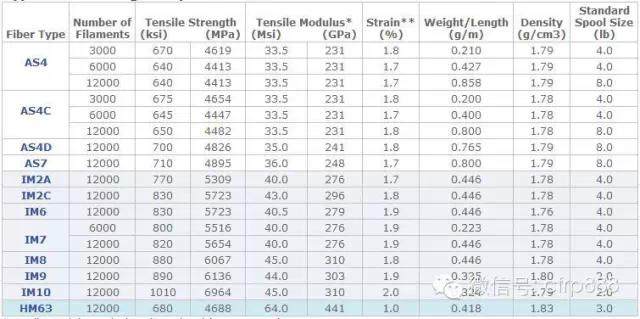

美國赫氏碳纖維主要也分為三個系列，高強型，高模量，中模高強。AS4碳纖維拉伸強度4413MPa，不同K數(shù)的絲束強度也不盡相同，模量231GPa。AS7碳纖維強度4895 MPa，模量248GPa，類似于東麗的T700水平。IM為中模高強型碳纖維，IM2強度分兩種一種IM2A強度為5309 MPa，模量為276GPa。一種強度為5723MPa，模量為296GPa。與東麗公司T800接近。IM6模量為279GPa，強度為5723 MPa，IM7模量為276GPa，強度為5654MPa。IM8強度為6067 MPa，模量為310GPa。IM9模量為303，強度為6136 MPa。IM強度高達6964 MPa，模量為310 GPa，遠遠優(yōu)于T1000碳纖維。最后是高模量碳纖維HM63，強度為4688 MPa，模量為441GPa。

土耳其阿克薩

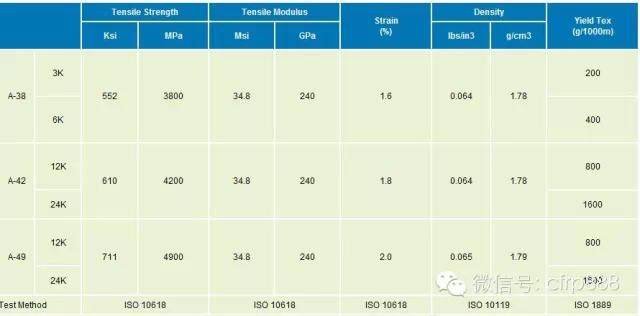

土耳其碳纖維最近幾年在國內(nèi)應用發(fā)展速度很快，它是與美國唐氏化學合資在土耳其開辦的碳纖維生產(chǎn)線，產(chǎn)品只有3各型號，均為高強度碳纖維。A38拉伸強度為3800 MPa，A42拉伸強度為4200MPa，A49拉伸強度為4900 MPa，相當于東麗T700。這三種碳纖維模量均為240GPa。

韓國曉星

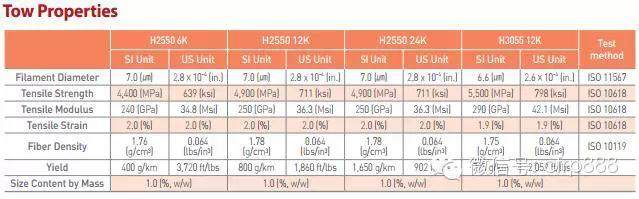

韓國曉星集團是一家知名的化學品公司，曉星碳纖維進入中國時間并不長。產(chǎn)品也只有高強型一類兩個型號，其中H2550碳纖維拉伸強度為4900 MPa，模量為240GPa，相當于T700碳纖維。H3055碳纖維拉伸強度為5500 MPa，模量為290GPa,相當于東麗T800。

中復神鷹

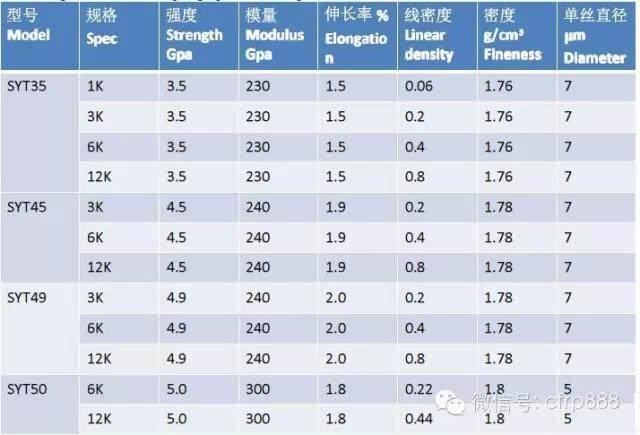

國內(nèi)做碳纖維的企業(yè)可能就是中復神鷹的知名度稍微高一些，雖然國產(chǎn)碳纖維質(zhì)量穩(wěn)定性上被人詬病，但是不可否認我國碳纖維這些年的發(fā)展。中復神鷹產(chǎn)品分為4種，均為高強度型碳纖維。從碳纖維參數(shù)上來看，也具有很明顯的追隨東麗產(chǎn)品的痕跡。SYT35強度為3500 MPa，模量為230，與T300相近。SYT45拉伸強度4500MPa，模量240GPa，與T400接近。SYT49拉伸強度為4900MPa，模量為240GPa。SYT50有點屬于中模量碳纖維了，強度為5000 MPa，但是模量達到300GPa。

本文轉(zhuǎn)載來自微信：碳纖維資訊授權(quán)轉(zhuǎn)載，您可以回復“碳纖維”進行關(guān)注；碳纖維資訊同艾邦高分子亦是戰(zhàn)略合作伙伴！

更多碳纖維方面的文章，請直接閱讀原文鏈接查看

↓↓↓

始發(fā)于微信公眾號：艾邦高分子
