點(diǎn)擊關(guān)注↑↑↑艾邦高分子有什么好處？？關(guān)注后，每日獲取新鮮資訊，回復(fù)數(shù)字“1”即可有最新的塑料、彈性體行業(yè)求購信息，訂單等著您，最新招聘信息，求職信息，以及技術(shù)交流，問題，只需回復(fù)數(shù)字“1”，小編微信：181431895，快快加入PA尼龍微信群交流高分子吧！
聚酰胺66樹脂的水分調(diào)節(jié)

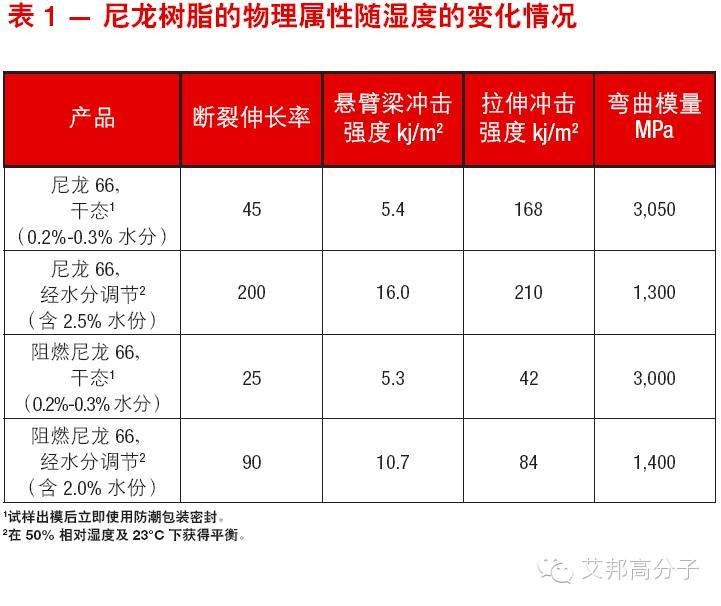

盡管并非始終必需，但在使用前對尼龍零部件進(jìn)行水分調(diào)節(jié)是常規(guī)慣例。如表1中所示，水分可增加尼龍零部件的韌性、延展性及尺寸。通常，尼龍在未降解的情況下具有能防止變脆的最低水分含量。此水平大約為尼龍在50%相對濕度環(huán)境下達(dá)到平衡時的水平。對于未加強(qiáng)型尼龍66來說，此水分含量為2%到3%。
調(diào)節(jié)尼龍水分的方法
通常使用以下所列出的三種方法之一進(jìn)行尼龍樹脂的水分調(diào)節(jié)。有一點(diǎn)必須記住的是，無論使用什么調(diào)節(jié)工藝，吸水率都將隨水溫以及零部件的厚度而變化。通常，水溫每增加2°C，此吸水率就差不多會加倍，并且吸水率與零部件厚度的平方成反比。
1、最佳—在室溫下暴露于高濕環(huán)境中。
2、良好—將零部件浸入溫度為50-55°C的水中。
3、不建議—將零部件置于水中煮沸。
所列的每種方法均可用于調(diào)節(jié)尼龍樹脂；不過，不建議煮沸模制零部件，因為暴露到此類環(huán)境中時，會增加發(fā)生水解和熱降解的可能。
露于高濕環(huán)境中
在高濕環(huán)境中，建議采用以下兩種方法調(diào)節(jié)零部件中的水分：

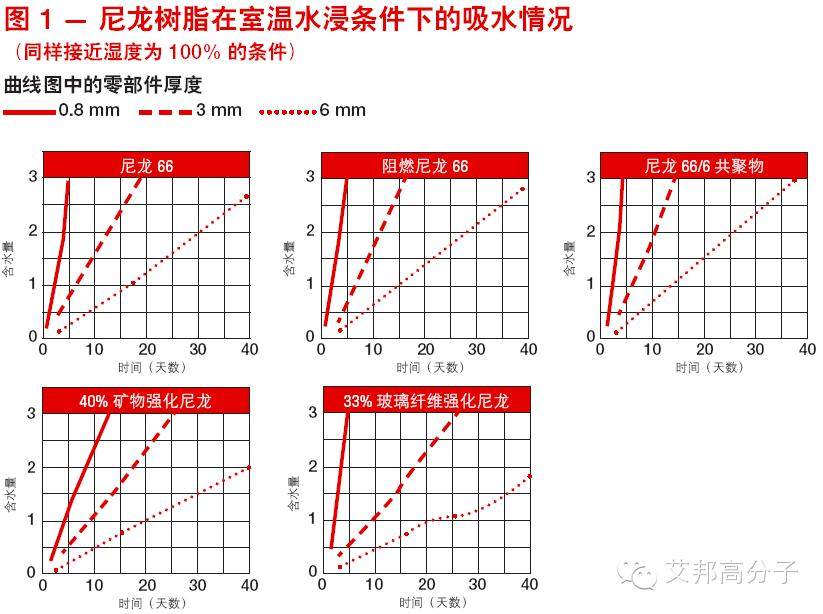

1、在密封的防潮容器中，將測定數(shù)量的水加入模制零部件，這種調(diào)節(jié)尼龍水分的簡單、常用的方法。有一點(diǎn)很重要的是，必須將這些零部件至少儲藏30天（參見圖1）。這樣將有足夠的時間使水分遷移到尼龍中，即使暴露到濕度較低的空氣中時，也不會很快變干。
2、在使用之前，將模制零部件存放在濕度達(dá)80%到100%的區(qū)域或室內(nèi)。請注意圖1中達(dá)到適當(dāng)含水量所需時間的曲線圖。在從高濕環(huán)境中取出之前，應(yīng)將完成水分調(diào)節(jié)的零部件包裝于密封容器中，以在使用零部件之前鎖住水分。
可以通過多種方式控制濕度，通常可使用噴霧器來進(jìn)行。在某些地域，在每年中的特定季節(jié)，可以使用自然濕度調(diào)節(jié)的方法來控制濕度。
浸入熱水中

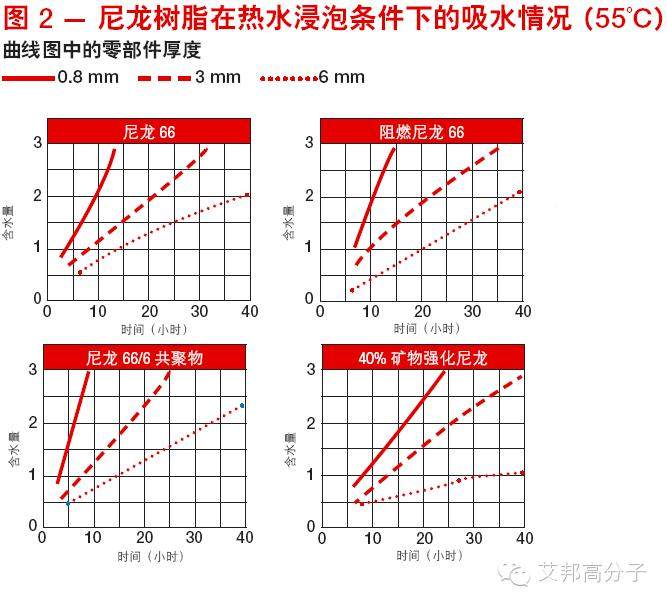

通常，應(yīng)將零部件浸入50-55°C 的水中達(dá)足夠的時間，以吸收所需的水分，如圖2所示。浸泡后，應(yīng)吹去多余的水分，并將零部件包裝到密封的防潮容器中。也可將零部件裝在潮濕的容器中，吸收更多的水份以在更高的水分含量下達(dá)到平衡。
在水中煮沸
不建議使用在水中煮沸模制零部件的方法對尼龍進(jìn)行水份調(diào)節(jié)。各種快速吸水方法，例如煮沸，僅可獲得表面吸水效果。這種表面水分來得快，去得也快，很容易散發(fā)到空氣中。此外，煮沸零部件通常會導(dǎo)致?lián)p失重要添加劑，從而導(dǎo)致零部件過早失效。
水分調(diào)節(jié)曲線圖
圖1 和圖2 中提供的曲線圖大致顯示了所示厚度的聚酰胺零部件的吸水情況。某些添加劑或組成變化將會對其產(chǎn)生輕微影響。這些圖表僅作指導(dǎo)之用。必須對每個模制零部件進(jìn)行檢查，因為壁厚和表面—體積比在多數(shù)模制部件中均有所不同。
鳴謝：本文部分素材有和氏璧化工提供，回復(fù)關(guān)鍵詞“和氏璧”即可查看和氏璧朋友的郵箱；若想加入艾邦粉絲群，請閱讀原文處進(jìn)來！也可以加群主：181431895，注明：姓名公司產(chǎn)品
溫馨提示：尼龍交流微信群，請加微信：181431895
更多關(guān)于尼龍的文章：請回復(fù)“PA”或者閱讀原文鏈接！
尼龍（聚酰胺）家族的分類制備以及應(yīng)用介紹大全
尼龍PA6與PA66的區(qū)別
[PA66] 玻纖增強(qiáng)PA66特性及應(yīng)用
現(xiàn)有高溫尼龍的主要種類
[技術(shù)]TPAE尼龍系熱塑性彈性體介紹
[包膠]關(guān)于尼龍包膠的一些總結(jié)
閱讀原文鏈接
↓↓↓
始發(fā)于微信公眾號：艾邦高分子
