全電動注塑機結構性能研究

以現代能源、材料、生物、污染治理、資源回收、環境監測、清潔生產、網絡、數字等科學技術為指導，充分發揮和挖掘全電動注塑機的成型加工能力，拓展高端注塑技術，才能實現液壓驅動注塑機無法實現的注塑工程技術，實現高附加值、高社會效益帶來的高經濟效益。

全電動注塑機執行機構的發展和研發要點

根據伺服電機動力驅動的特點及成型加工的性能，創新執行機構，提高注塑成型加工的性能，擴展注塑成型加工領域。

塑化注射機構

全電動注塑機的注射裝置所采用的伺服電機有兩種結構，一種用同步帶傳動，一種用電機直接轉動。同步帶傳動，精度會受影響，同步帶的碎屑微粒會給無塵室?guī)韱栴}；不用皮帶，結構較簡單，但要求電機轉速較低、轉動力矩大，而且超載保護作用較弱。不過總的來說，采用伺服電機控制螺桿的塑化計量精度較高，轉速也較穩定，還可以多級調節。采用伺服電機帶動滾珠絲桿驅動螺桿進行注射，由于此時滾珠絲桿負載大，高速旋轉磨損也比較嚴重。

住友(SHI)德馬格全電動注塑機驅動理念是基于創新的直接驅動技術。采用直接驅動技術的注塑機和非直接驅動技術的注塑機相比，前者不僅提供了更高的節能效率，而且由于其具有更靈敏的響應速度，從而確保了更高的精確度、重復性以及更短的運行時間。直接驅動技術更好地滿足了生產廠商對于大批量生產精密注塑件的質量要求，提高能源利用率，伺服電機驅動所產生的熱量小。日精樹脂工業株式會社全電動薄壁成型專用機，配備低慣性伺服馬達和新開發的薄壁成型用超高速射出機構，在射出速度達到同級最高水準的1000mm/s的同時，使射出加速度提高到以前設備的3.5倍，還實現了使射出壓力達到295MPa的高壓化。

合模機構

全電動注塑機為適合精密注塑，合模機構的剛度按精密注塑要求設計。為達到精密控制高壓低速鎖模的控制性能，肘桿機構采用大行程比的型式，達到在高壓鎖模的位置區域，肘桿的大位移轉化成模板相對較小的位移，確保在模板受到最小應力的情況下能獲得非常靈敏的開合?？刂?。

KraussMaffei公司伺服電機驅動的Z型肘桿機構，支承點較少，從而減少了摩擦和潤滑點，并采用循環油潤滑的方式，使得這些潤滑點被完全包封起來形成一個封閉系統，移動模板于拉桿無接觸設計，完全杜絕了潤滑油污染生產區域的可能性。配備一副24腔的模具，生產2.0g的HDPE瓶蓋，循環周期不到2秒。

北京化工大學在現有注塑機合模系統的基礎上，創新性地將混合驅動機構與全電動注塑機合模機構結合，研發出一種全電動注塑機混合驅動式合模機構，由大功率常規電機取代原有大功率伺服電機，與小功率伺服電機共同驅動合模機構。在合模機構開合模的過程中，伺服電機只能提供小功率，而常規電機提供大功率鎖模力，二者的結合實現了動模板慢 - 快 - 慢的理想運動曲線，以優化動模板速度曲線為目標，在常規電機速度曲線確定的情況下，改變伺服電機的速度曲線來得到較為理想的動模板速度/位移曲線。該結構較大程度地降低了成本，增強了合模系統的可控性，該研究成果有助于我國全電動注塑機的快速發展。

總體結構

實現不同注塑工藝要求的多種總體結構型式。為適應多樣化及特殊制品生產需求，立式和角尺式電動注塑機得到相應的發展，并且性能不斷提高。Niigata的MDVs-IV 和MDVRs-IV立式電動注塑機(55-110噸)配有新軟件，能提高注射速度、反應靈敏度和注射精度，切換或轉盤的反應提高了20%，操作臺振動降低了20%。A U.S.的ET-90HR4 全電動垂直合模、水平注射，四工位1秒左右旋轉90°。Toyo/Maruka90噸的立式電動注塑機ET-90VR2連接一個45噸的模頭，允許操作工為不同模具設定不同的注塑過程。

全電動注塑機技術及性能參數的分析研究

全電動注塑機的主要成型加工對象為工程塑料及其復合材料的聚合物制品，這些材料熔融溫度一般都要達到350℃以上；制品的特點為內應力、尺寸、質量（密度、重量）等性能的精密性及壽命周期性。主要技術參數的設置需達到以上要求，才能實現成型加工的需求。

注射壓力和注射速度

壓力和速度是兩個互相依存的參數，壓力依賴于速度，同樣速度也依賴于壓力。日精公司最近開發了NEXllO-6EH，注射速度可達1000mm/s，注射壓295 MPa。如果注射速度設計為500mm/s，而注射壓力設計為160MPa，則實際運行中，注射速度不可能達到500mm/s。耐高溫聚合物的流變性能和粘度必須在高的注射速度和高的注射壓力下，才能實現成型加工。例如PPA，為了獲得高的注射速度，通常需要200MPa的注射壓力。注射速度300mm/s，注射壓力應設計不低于200MPa；注射速度500mm/s，注射壓力應設計不低于280MPa；注射速度1000mm/s，注射壓力應設計不低于350MPa。

機筒加熱

加熱系統型式。工程塑料及其復合材料聚合物的熔融溫度一般都要達到350℃以上，聚苯硫醚的最高熔融溫度達到343℃，可見普通的電阻絲加熱圈不能勝任熔融溫度的要求。加熱元件應選用耐高溫的綠色加熱型式，例如電磁加熱系統。

溫度控制性能。溫度控制的實時性能是其主要性能。工程塑料及其復合材料聚合物制品的拉伸強度直接與熔融溫度相關。例如，PPA制品的熔融溫度在330℃時，其拉伸強度達到36kpsi的最佳狀態；如果熔融溫度波動到350℃，其拉伸強度下降到34kpsi，下降率為5.6%。往復式塑化的熔融性能缺陷是熔融料的前后溫度誤差大，特別在全塑化行程工況下，情況更嚴重。所以溫度控制的主要作用是補償這種缺陷，盡力使熔融溫度達到前后一致。

排汽控制

一般塑化的螺桿機筒沒有排汽功能，不利于熔融料的質量控制。熔融料的水汽含量變化影響材料的粘度和制品的密度，密度的變化將表現為制品尺寸和重量的改變，而且很難建立一個穩定的成型過程。在極端的情況下，溢料和缺膠可能會發生。塑料原料雖經干燥后進行塑化，但大多數耐高溫塑料都具有吸濕性，由于一些不可預見的原因，塑料原料的干燥度發生變化，所以螺桿機筒設計具有排汽功能，才能確保熔融料中的水分在嚴格控制的范圍之內。

理論注射速度與實際注射速度

注射速度為平均注射速度，即需要考慮注射起始和結束的響應時間。在超高速注射的工況下，注射起始及結束的響應時間對注射速度的影響比較大。即注射速度與伺服電機的動態響應性能直接相關。例如一個產品總的注射時間為500ms，注射速度為1000mm/s，目前伺服電機最快動態響應時間為15ms，再考慮到注射系統中其余運動慣量的影響，系統注射起始響應及結束的響應時間各約為20ms，則實際注射時間為460ms，注射速度需要達到1087mm/s，才能達到1000mm/s的速度要求。所以，如果設計的理論注射速度為1000mm/s，則在實際運行中，注射速度只能達到920mm/s。

如果選用普通的響應時間為60ms的伺服電機，考慮到注射系統中其余運動慣量的影響，系統注射起始響應及結束的響應時間各約為65ms，理論注射速度為1000mm/s，實際注射速度只能達到740mm/s。所以，如要達到注射速度為1000mm/s，理論注射速度需設計到1350mm/s。海天長飛亞天銳VE系列采用高響應伺服驅動系統，提高啟動和制動的動態靈敏度，螺桿注射速度從0至500mm/s只需20ms的加速時間，為超薄制品的成型提供了保證。

傳動型式與效率

低速大轉矩交流力矩伺服電機直接驅動螺桿塑化，省去同步帶等減速機構，可提高傳動效率。Krauss Maffei公司EX 系列全電動注塑成型機，塑化和注射的兩個裝置安裝在不帶同步帶傳動裝置的同一軸上的兩臺相聯直接驅動器上，每根軸分別由單獨的電機驅動，保證了運行方向直接將力傳遞給螺桿，減少了運動鏈和橫向力。伺服電機直接驅動滾珠絲桿，提高了傳動精度及傳動效率。日本住友SE-DU Direct-Drive新型全電動注塑機由4個閉環控制和數字傳感器的直接驅動交流伺服電機作為動力源。直驅電機均無需同步帶傳動，除塑化外直接采用滾珠絲杠和螺母傳動，傳動效率、重復性能和持久性能顯著提高。

伺服電機的動態性能

全電注塑機的響應速度較高。Niigata的新型MD-X 系列電動注塑機分別有55、85和110 噸的，在注射厚件時，新的注射單元、伺服機及控制可在19,575psi壓力下使保壓時間長達60至100 秒，注射反應時間為55毫秒。日本JSW的J-AD Advantage 系列電動注塑機從40噸至1800噸不等，可最終代替其JSW的ELIII系列機，后者反應時間250毫秒，而前者只需62毫秒。東芝110噸位的ECNII電動注塑機生產厚0.4mm、長2.7 in的PC指示燈，注射反應時間低于38毫秒。住友的SE-HS中型電動注塑機適于高速生產薄壁件，生產周期為15秒，其噸位從242 至385 tons不等，注射反應時間為25毫秒。

高速注射與運行機構

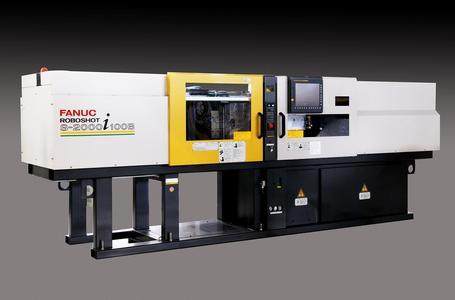

東芝機械制造有限公司推出了EC-SX全電動注塑機，它采用伺服電機直接驅動螺桿，注射速度可達1100mm/s。Fanuc2000il00B超高速注塑機，通過在射出軸備超高輸出伺服電機，直連式驅動超高速注射速度可達1000mm/s。日本Fanuc公司開發了磁懸浮列車技術的直線電機來驅動超高速注塑機，其注射速度可達2000mm/s，加速度可達17 G。

高速化

電動注塑機以高速注射著稱，普通電動注塑機注射速度已達到300-400mm/sec。寧波海天HTD電動系列從64噸到396噸不等，標準注射速度150mm/sec，較高速度可達300mm/sec；克勞斯瑪菲的EX系列、住友的SE-HS中型系列注射速度均可達300mm/sec；米拉克龍推出的FanucRoboshot S2000i-B系列從55噸至330噸，注射速度為330mm/sec；Netstal的新型Elion電動注塑機可以提供三種不同的塑化系統，具有高速或高扭矩的特點或同時兼?zhèn)涓咚?、高扭矩的特點，注射速度可達250至450 mm/sec。東芝110噸位的ECNII電動注塑機生產厚0.4mm、長2.7 in的PC指示燈注射速度達400mm/sec；20噸位的生產薄壁PC件(0.4mm)注射速度可達550mm/sec。據稱，NiigataEngineering 公司的全電動注射成型機的注射速度最高可達600 mm/sec。(end)

來源：SDK機械手

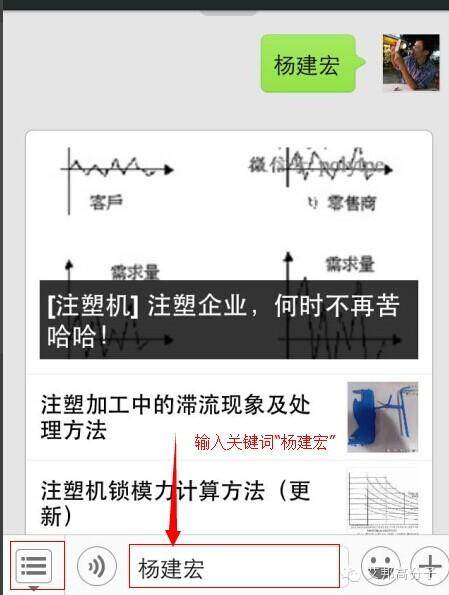

最近推出以下關于注塑技術文章，回復關鍵詞“楊建宏”進行查看吧，您可以關注我們持續我們公眾帳號：polytpe，當然您有什么好的文章，或者好的產品要上推薦，可以聯系小編微信：tpe-bbs
