[精華回顧]為什么上一次做得好好的注塑工藝參數(shù)下次生產(chǎn)卻不能用？

溫馨提示：如果您是高分子行業(yè)相關(guān)產(chǎn)業(yè)鏈，如塑料，彈性體，橡膠，模具，鞋材，3D打印耗材，塑料包裝，PP、PE期貨、鈣粉，白油，抗氧劑等助劑行業(yè)從業(yè)者，請點(diǎn)擊標(biāo)題下面的“艾邦高分子”進(jìn)行關(guān)注

在注塑生產(chǎn)中，我們經(jīng)常會發(fā)現(xiàn)這樣一個現(xiàn)象：上次注塑生產(chǎn)中做得好好的，把工藝參數(shù)記錄下來做成工藝卡，下一次開機(jī)生產(chǎn)時再按上一次的工藝參數(shù)卻做不出好的產(chǎn)品？

對此現(xiàn)象，有的同行說是注塑機(jī)不穩(wěn)定；有的說是模溫不穩(wěn)定；有的甚至全盤否定工藝卡的作用，認(rèn)為工藝卡沒什么指導(dǎo)意義。

那么，真正的原因是什么呢？工藝卡有沒有指導(dǎo)意義呢？

這個問題具有代表性，在此做一下分析。

首先，注塑機(jī)的穩(wěn)定性，包括行程控制、溫度控制精度與重復(fù)性是要考慮的因素。因此，注塑機(jī)要做日常點(diǎn)檢與校驗就是這個原因。

但即使是最精密的注塑機(jī)，也會出現(xiàn)這種情況，說明注塑機(jī)的精度并不是唯一的因素，還有其它原因。

這個原因就是認(rèn)識上存在一個誤區(qū)：認(rèn)為設(shè)定的模具溫度就是實際的模具溫度。

注塑過程中，模具是一臺熱交換器，塑料熔體帶來熱量，使模具溫度升高；冷卻水帶走熱量，使模具溫度降低（當(dāng)然還有熱傳導(dǎo)、熱幅射）。因此模具溫度也會在一定的范圍內(nèi)波動。

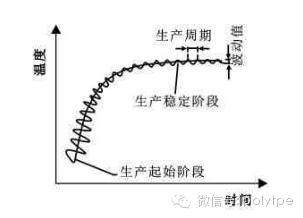

下圖是注塑成型過程中模具型腔表面溫度變化曲線。它可以分為兩個部分，一部分為平均溫度場，一部分為波動溫度場。

由圖可知，注塑的起始階段，模具型腔表面的溫度隨時間（或注塑次數(shù)）的增加而逐步升高，經(jīng)歷了一定次數(shù)的生產(chǎn)循環(huán)后，型腔表面的溫度宏觀上將達(dá)到一個相對穩(wěn)定值，微觀上呈現(xiàn)穩(wěn)定性的周期變化。因為當(dāng)注塑生產(chǎn)進(jìn)入穩(wěn)定階段后，熔體傳導(dǎo)給的熱量與模具冷卻系統(tǒng)帶走的熱量基本持平，模具溫度趨于穩(wěn)定。

由于注塑過程中塑料熔體帶來的熱量是間歇性的，使得型腔表面的溫度隨著注塑循環(huán)的周期性動作而發(fā)生變化，因此曲線在微觀上呈鋸齒形。

圖中的波動曲線還顯示，在生產(chǎn)起始階段模溫的波動幅度較大，隨著生產(chǎn)的進(jìn)行，波動值逐步減小，最終波動值趨于穩(wěn)定。

波動值越小，意味著模具溫度場越穩(wěn)定，注塑重復(fù)性越好。

我們注塑工藝參數(shù)一般是在注塑進(jìn)入穩(wěn)定狀態(tài)后制作的，但在注塑初期即使用這種參數(shù)，常常得不到好的產(chǎn)品，最主要的是注塑初期的模具溫度沒有穩(wěn)定狀態(tài)下的模具溫度高。因此，常常會出現(xiàn)產(chǎn)品不滿膠、縮水、夾水紋明顯等缺陷。

如果對工藝參數(shù)進(jìn)行修正，如加大射膠壓力、速度或升高料溫，開始能得到好的產(chǎn)品，但隨著生產(chǎn)的進(jìn)行，過一段時間模溫達(dá)到穩(wěn)定狀態(tài)后，又會出現(xiàn)披鋒，頂白等過填充現(xiàn)象。這時再用穩(wěn)定狀態(tài)下的工藝參數(shù)就適用了。

因此，注塑初期，對原來的工藝卡上的參數(shù)進(jìn)行適量的修正是正確的，當(dāng)注塑進(jìn)入穩(wěn)定狀態(tài)后再回到原來的注塑參數(shù)也是正確的，這是注塑過程中模溫所處的狀態(tài)不同所致。

請注意，這里是修正，不是全盤推翻，不能因為差異的存在而機(jī)械地否定工藝卡對調(diào)機(jī)的指導(dǎo)意義。

來源：實用注塑技術(shù)交流的博客，要同作者交流，請加小編微信：tpe-bbs

================

最近推出以下文章，回復(fù)關(guān)鍵詞“注塑”進(jìn)行查看吧，您可以關(guān)注我們持續(xù)我們公眾帳號：polytpe，當(dāng)然您有什么好的文章，或者好的產(chǎn)品要上推薦，可以聯(lián)系小編微信：tpe-bbs

1、手機(jī)外殼帶金屬嵌件變形的原因及對策

2、為什么上一次做得好好的注塑工藝參數(shù)下次生產(chǎn)卻不能用？

3、POM料注塑成型手寫筆難以獲得好的外觀的原因

4、常用注塑術(shù)語中英文對照表

5、如何控制注塑產(chǎn)品的色差

6、注塑工程師應(yīng)掌握的理論及技能

7、背壓的形成、作用與調(diào)校

8、注塑“關(guān)于螺桿轉(zhuǎn)速的問題”

每日精彩內(nèi)容，訂閱吧！

高分子論壇，關(guān)注熱塑性彈性體，3D打印耗材，穿戴設(shè)備用的高分子材料，一所沒有圍墻的大學(xué)。老師，你我他；學(xué)生，他你我，能者為師。為著一個共同的目標(biāo)和希望：分享知識，創(chuàng)造價值！歡迎關(guān)注我們公共訂閱號：艾邦高分子（ID：polytpe）。論壇平臺服務(wù)號：高分子網(wǎng)（ID：cnpolymer）。

閱讀原文查看：手機(jī)外殼帶金屬嵌件變形的原因及對策

始發(fā)于微信公眾號：艾邦高分子
