電極是MLCC制作的重要組成部分，內電極是通過印刷、固化而成，通常要求漿料具備合適的黏度、觸變性和流平性，保證在涂敷過程中不流掛，堆積部份在烘干前迅速流平，要求燒成后光滑、均勻、無堆積。（更多關于多層陶瓷精彩內容敬請關注7月3日艾邦第四屆多層陶瓷（LTCC/HTCC/MLCC）產業論壇）
MLCC在實際使用中發生的失效，除了常見的電應力失效之外，大部分情況是MLCC自身存在缺陷。
其中薄介質MLCC的內電極堆積為影響其可靠性的常見問題，多為生產制程和過程管控不穩定導致出現部分內電極層堆積，引起電極的絕緣下降，影響了產品的可靠性能。
內電極堆積缺陷是薄介質MLCC失效的一個重要因素，缺陷的產生與內電極漿料質量、印刷工藝、絲網乳膠厚度和絲網目數都有密切關系。
影響因素一：漿料分散對內電極堆積的影響
MLCC內電極漿料的主要是由金屬粉體、無機粉體及有機載體3個部份組成。其中內電極生產所用的粉體材料要求純度高、粉體顆粒近球形、粒徑小及分散性好。良好的分散可以使?jié){料具有合適的流動性，從而在印刷過程中形成清晰、均勻的圖案。分散效果不佳可能導致漿料中存在團聚的大顆粒，這會影響產品的耐壓性能和加速壽命試驗（HALT）等可靠性能，進而影響MLCC的整體性能和產品質量。（更多關于多層陶瓷精彩內容敬請關注7月3日艾邦第四屆多層陶瓷（LTCC/HTCC/MLCC）產業論壇）
工藝優化：因此，在生產過程中，必須嚴格控制內電極漿料的分散質量。為得到分散效果最好的印刷漿料，上機印刷前一般會進行慢磨分散，使得分散劑對納米粉體實現完全的表面覆蓋，能均勻包裹粉體，在溶劑中形成較大的保護空間，使粉體在溶液中穩定分散。

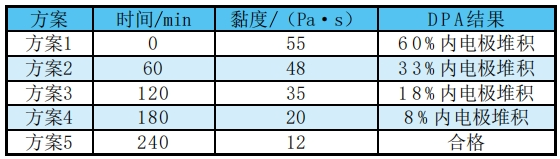

▲不同慢磨時間對內電極堆積的影響
影響因素二：印刷工具潔凈度對內電極堆積的影響
MLCC的絲網印刷過程中，清洗絲網是一個關鍵步驟，由于內電極漿料帶一定的黏度，在印刷過程中容易在刮膠和外圍網版上黏附上干漿，同時在印刷過程由于靜電的作用絲網容易黏附上雜質，內電極漿料混有雜質或有機物的分散不均勻易導致內電極堆積。隨著印刷次數的增加，內電極漿料黏度上升，屈服值增大，流動性和轉移性變化，造成內電極漿料沉淀在網版上。

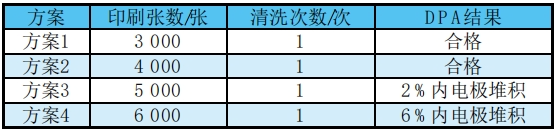

工藝優化：為了保持絲網的最佳性能，員工需定時對印刷一定次數后的絲網使用酒精進行清洗，以減少在印刷過程中干漿掉落，或黏附的雜質混入內電極漿料中，使得內電極堆積，下圖為不同清洗刮膠和絲網頻率，對應產品DPA磨片切片的結果。
▲?印刷絲網不同清洗頻率對內電極堆積的影響
通過數據對比，在內電極漿料印刷過程中，每印刷不到4000張時，清洗1次刮刀和絲網，可以有效解決內電極堆積的問題。
影響因素三：絲網乳膠厚度對內電極堆積的影響

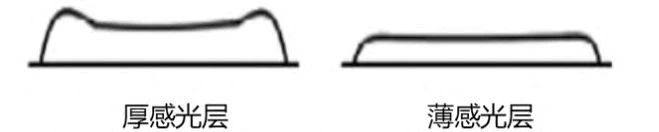

在多層陶瓷電容器（MLCC）的制造過程中，感光膠的厚度起很關鍵的因素，涂感光膠厚度對圖像再現的肩銳性、架橋性、平整性也有很大的影響。如圖2所示，感光乳膠的厚度增加，可以提高肩部的銳利程度，使得內電極圖形的邊緣更加清晰，從而提高內電極堆積的精度和一致性，同時還有助于減少印刷缺陷如針孔、白點、鋸齒和毛刺的問題。但過厚的感光乳膠層，可能會導致印刷出的內電極漿料過多沉淀，或出現內電極堆積的問題。
▲?不同感光乳膠厚度印刷圖形
影響因素四：絲網目數對內電極堆積的影響

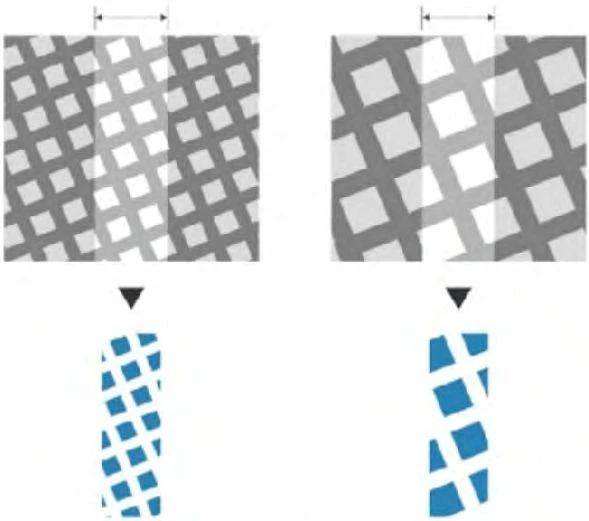

絲網目數是指每平方英寸的絲網內網孔的數量，它是衡量絲網細度和密度的一個重要指標，下圖所示。MLCC的制造過程中絲網目數的選擇直接影響印刷的清晰度和內電極厚度。在網孔大小與顆粒通過方面，低目數的絲網網孔較大，允許較大的顆粒通過，這可能導致更多的顆粒堆積在內電極上，影響其性能。
高目數的絲網意味著網孔較小，能夠過濾更細小的顆粒，這在內電極堆積過程中可能有助于防止細小顆粒的通過，從而減少堆積的可能性。在透水性和透氣性方面，低目數的絲網透水性和透氣性較差，可能會導致氣體或液體流通不暢，增加堆積的可能性。高目數的絲網通常具有較好的透水性和透氣性，因其網孔較多，能讓液體或氣體更容易通過，在內電極堆積過程中可能有助于保持良好的氣體或液體流通，減少堆積現象。
在印刷圖形清晰度方面，低目數的絲網雖然可以獲得較厚的介質沉積量，但會降低印刷的清晰度。相反，高目數的絲網能夠提供更清晰的圖像，但可能會降低內電極漿料的沉積厚度。同時，高目數絲網適合于需要較薄內電極層的MLCC，而低目數絲網則適用于需要較厚電極層的MLCC。
▲不同絲網目數印刷的解像度
針對上述影響因素，可對薄介質MLCC的印刷過程對內電極堆積進行優化，
1）內電極漿料印刷前進行慢磨，可使獲得分散穩定、黏度合適的漿料，在印刷過程中更容易獲得均勻涂敷、不堆積的內電極圖形；
2）印刷工具的潔凈度影響內電極內電極堆積，提高清洗絲網頻率可減少漿料黏附在網版上，形成干漿混入芯片內電極上；
3）為了獲得高質量的MLCC產品，需要精確控制絲網乳膠的厚度，以確保內電極的均勻印刷和高質量；
4）高目數目絲網適合于薄介質MLCC的內電極漿料印刷，可獲得清晰度更高的內電極圖形。
文章內容來源：電子工藝技術——《薄介質MLCC的一種常見缺陷及其制備工藝優化》
