封裝材料的性能是決定模塊性能的基礎，因此封裝材料的選擇對整個功率器件的可靠性至關重要。6月29日，2023年 IGBT 產業論壇順利在昆山舉辦！會上，晨日科技市場部經理王超先生為我們帶來《IGBT封裝材料解決方案》的主題報告分享。
△晨日科技市場部經理王超
功率半導體封裝的發展：更耐高溫、更耐高壓、更高功率密度、更高頻率、更高可靠性、個性化定制，晨日科技推出先進封裝材料應用在IGBT單管、IGBT模塊、SiC芯片封裝領域。
1、IGBT單管封裝技術與材料
常用的單管封裝常用的有3種材料，導電膠、焊錫絲和錫膏。
-
導電膠不需要清洗，比較干凈，易打線，缺點是成本高，電導力、熱導力就比較低，應用場景較為局限；
-
焊錫絲是最傳統的單管封裝金屬材料，但不環保且作業性差，目前還有一定的應用；
-
錫膏的綜合作業效率、成本優勢比較高。

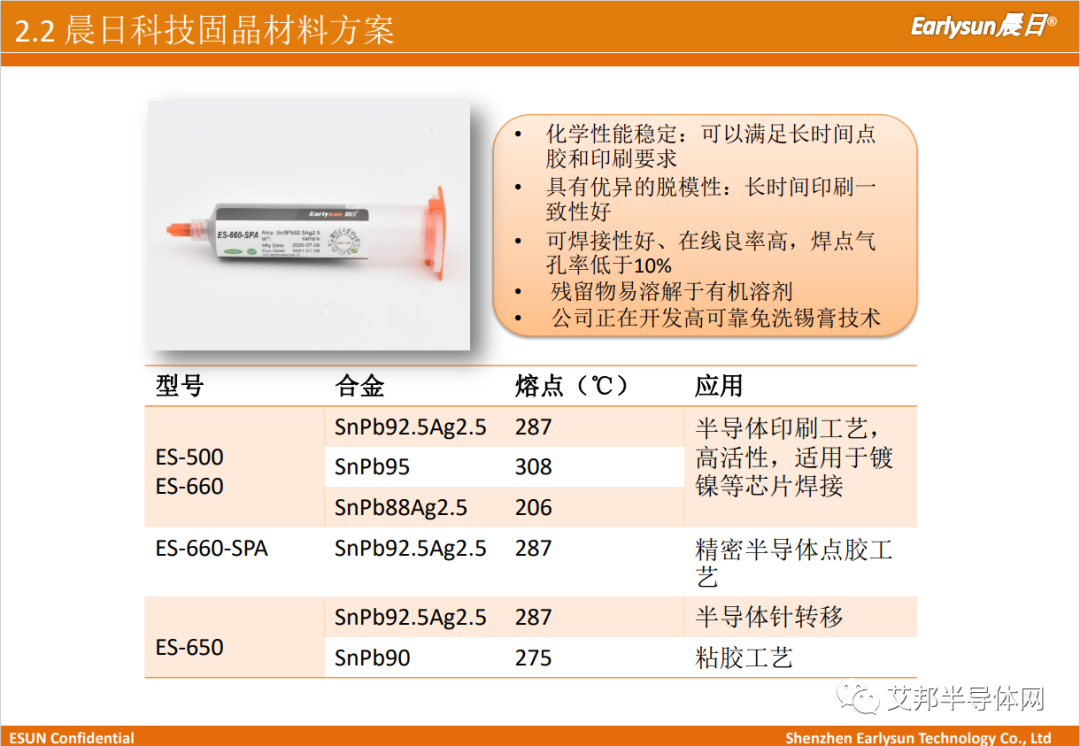

晨日科技自 2004 年成立，一直深耕于分立器件行業。晨日科技已經為IGBT單管封裝開發了一系列高鉛錫膏，它由高鉛合金粉和錫膏助焊劑組成，應用在各種應用場景，尤其是點膠方面，晨日科技處于絕對的領先地位，此外在半導體針轉移、SMT印刷，有高活性要求的鍍鎳芯片焊接等方面已經實現產品應用。

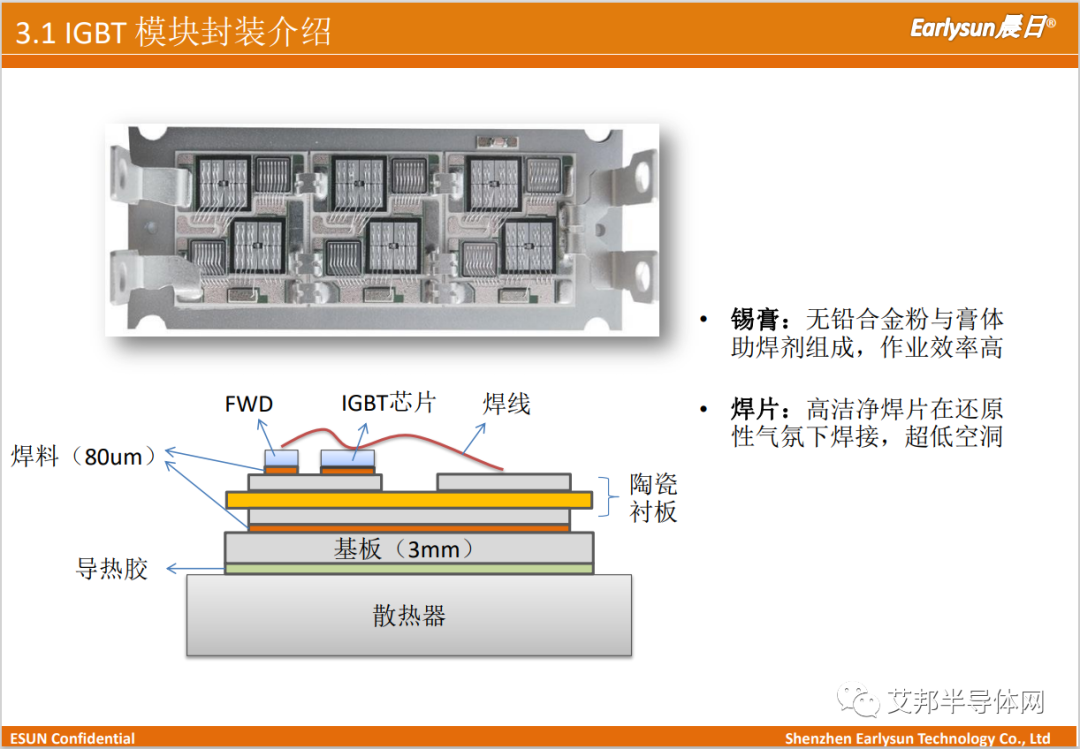

IGB模塊封裝主要有兩種封裝材料：焊片和錫膏，針對不同的應用場景，選擇的材料不一樣。如下圖橙色部分，IGBT芯片封裝到陶瓷襯板上時，常用的是高鉛或無鉛的錫膏；陶瓷襯板封裝到散熱基板上時，主要應用的材料是焊片，也有部分會用到無鉛錫膏。

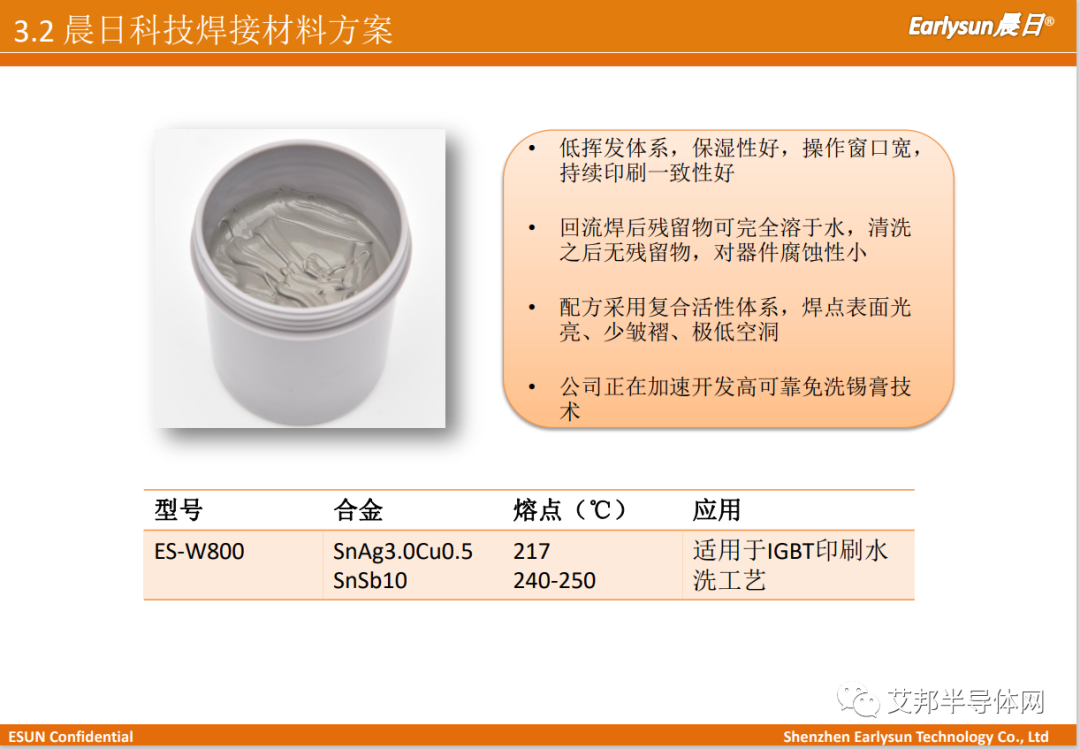

晨日科技主要提供的材料是水洗錫膏，具有批量操作、印刷操作性強、降低成本等優勢，同時晨日科技也在積極開發免洗的、超低或極低殘留的錫膏，以更好的賦能IGBT模塊企業。晨日ES-W800在客戶端做了很多驗證測試，具有印刷效果良好、焊接狀態良好、空洞率低、殘留物可清洗干凈等優點。

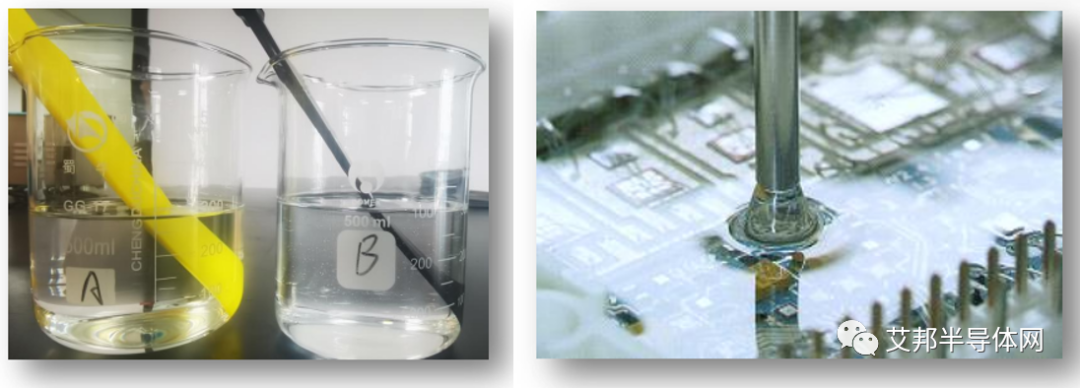

基于之前的開發經驗，晨日科技針對IGBT模塊開發了GT-40有機硅凝膠產品，該產品固化后會形成柔軟的彈性體，具有絕緣性佳、應力低、耐溫范圍廣、防水防潮等優點，目前已經和IGBT廠商合作在黏度、高低溫應用環境下進行測試，目前已經在頭部企業進行驗證測試。

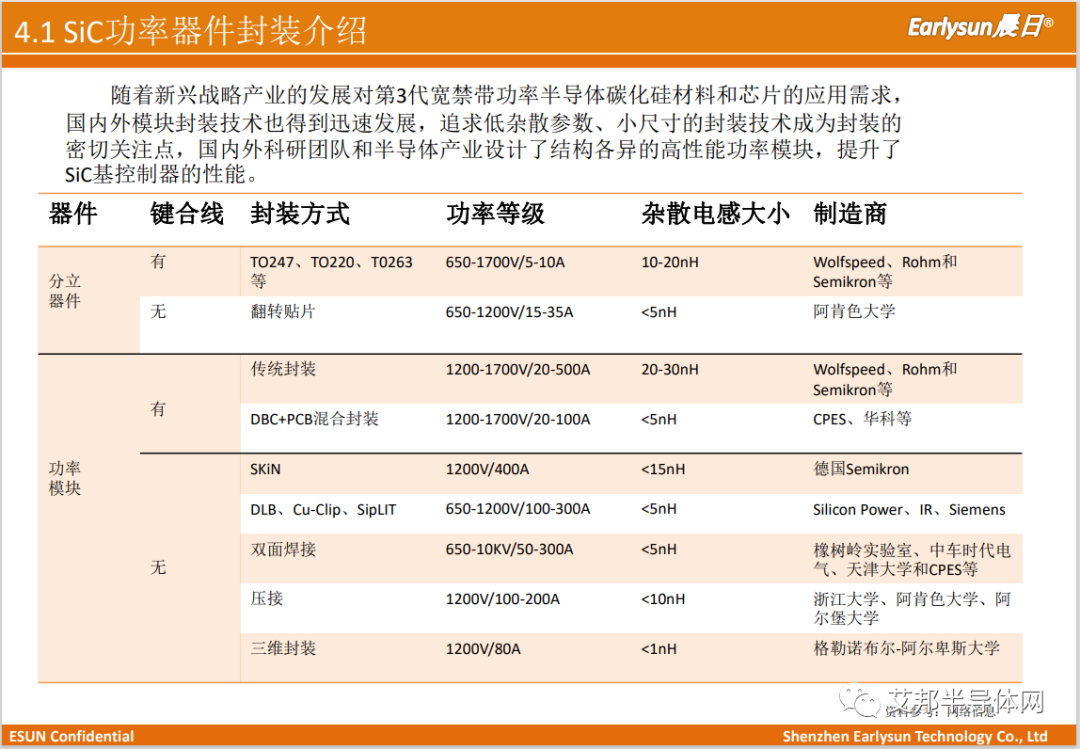

隨著新興戰略產業的發展對第3代寬禁帶功率半導體碳化硅材料和芯片的應用需求，國內外模塊封裝技術也得到迅速發展，追求低雜散參數、小尺寸的封裝技術成為封裝的密切關注點，國內外科研團隊和半導體產業設計了結構各異的高性能功率模塊，提升了SiC基控制器的性能。

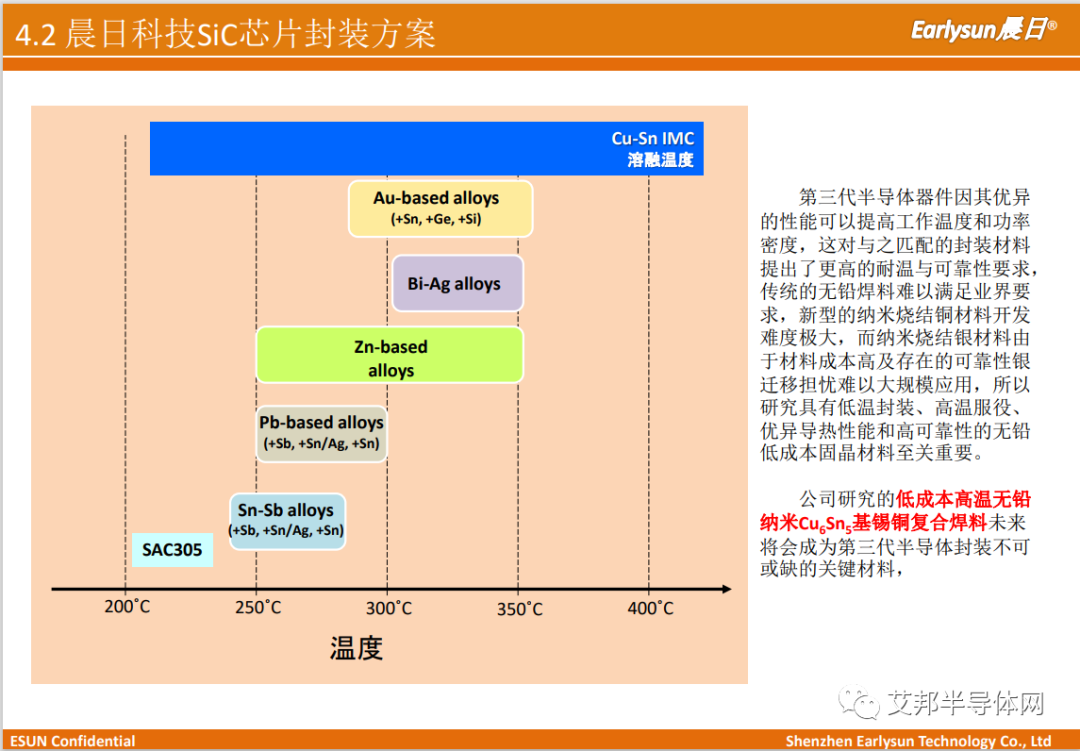

隨著行業的無鉛化發展，以及碳化硅、氮化鎵等第三代半導體材料的優異性能實現更高的工作溫度和功率密度，常規錫基無鉛焊料已經難以滿足行業的需求，納米燒結銅開發難度極大，燒結銀材料成本高，且存在可靠性銀遷移的擔憂，在這種情況下，晨日科技與日本企業聯合開發新型低成本高溫無鉛納米Cu6Sn5基錫銅復合焊料，該焊料采用特殊的一種霧化工藝，制作出超微的Cu6Sn5組織分布非常均勻，且含量非常高的粉，然后將粉制成需要的膏體或焊片加以應用。
在對碳化硅芯片進行焊接的時候，觀察組織結構，淺顏色的為Sn 母相，深顏色為Cu6Sn5 IMC組織，Cu6Sn5為什么能夠用在這里面？因為Cu6Sn5本來就是常規的普通含銀焊料的界面材料，銅基板常規錫基焊料界面會有Cu6Sn5組織，甚至在更長期的情況下會出現Cu3Sn的組織，這種組織的出現是很好的，能夠提高它的可靠性。另外因為Cu6Sn5的熔點為 415℃，材料的耐高溫特性能夠適用于行業中，Cu6Sn5組織能夠起到熱和力，還有導電的性能。
在 40?℃~175 ℃的超聲掃描測試，對Cu6Sn5 IMC材料和Sn10Sb、92.5Pb5Sn2.5Ag常規產品進行了一些對比，可以看到Cu6Sn5 IMC材料超聲掃描的結果非常好。另外也做了一些切片分析，在比較苛刻的冷熱循環條件下，Cu6Sn5 IMC材料界面形狀結構非常好，而常規的焊料則會出現開裂、空洞現象。綜合目前幾個主流材料來看，晨日科技新開發的Cu6Sn5 IMC焊料價格適宜，能夠滿足行業的需求。
本文來源：深圳市晨日科技股份有限公司《IGBT封裝材料解決方案》主題報告分享，關注公眾號，回復關鍵詞“20230629”即可觀看演講視頻。
