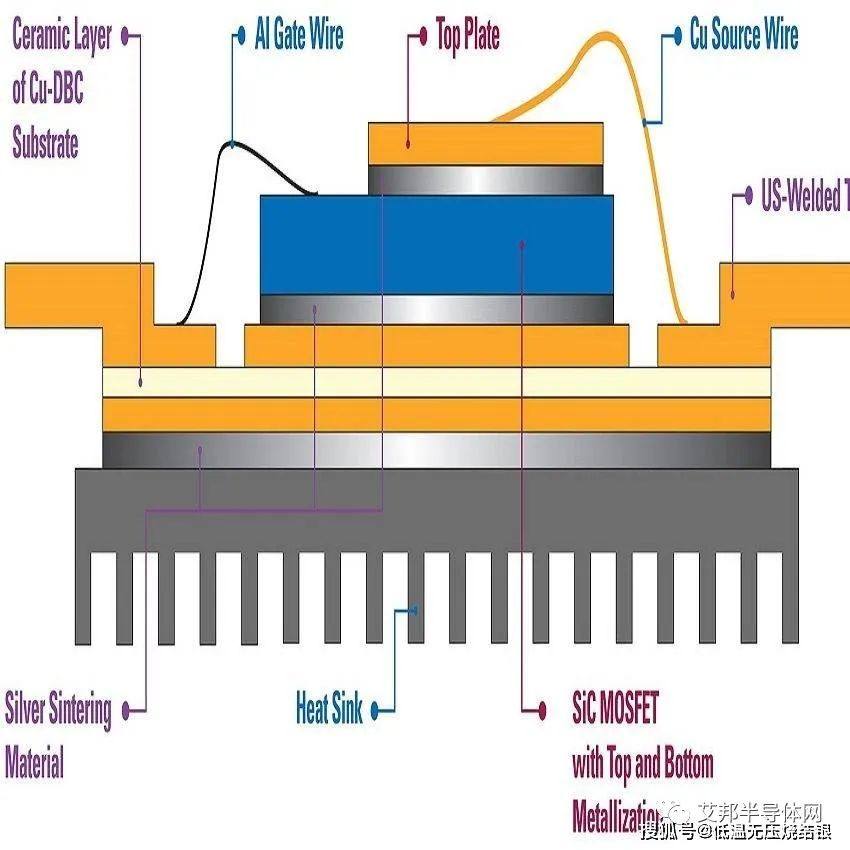

傳統功率模塊中，芯片通過軟釬焊接到基板上，連接界面一般為兩相或三相合金系統，在溫度變化過程中，連接界面通過形成金屬化合物層使芯片、軟釬焊料合金及基板之間形成互聯。目前電子封裝中常用的軟釬焊料為含鉛釬料或無鉛釬料，其熔點基本在300℃以下，采用軟釬焊工藝的功率模塊結溫一般低于150℃，應用于溫度為175-200℃甚至200℃以上的情況時，其連接層性能會急劇退化，影響模塊工作的可靠性。在功率器件中，流經焊接處的熱量非常高，因此需要更加注意芯片與框架連接處的熱性能及其處理高溫而不降低性能的能力。

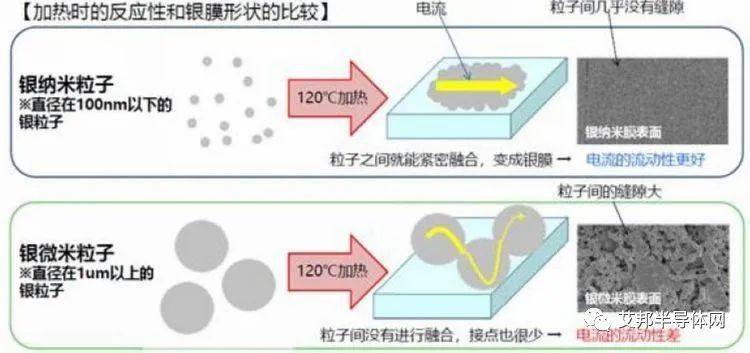

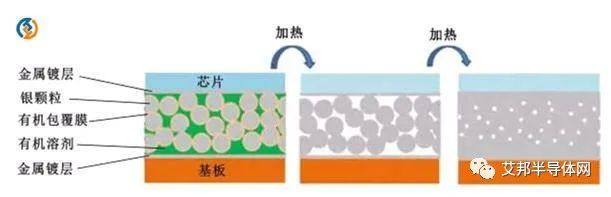

銀燒結技術是一種新型的高可靠性連接技術，在功率模塊封裝中的應用受到越來越多的關注。銀燒結技術中有壓和無壓燒結，目前大多數企業采取的是有壓燒結技術，但是有壓燒結對設備要求高，所以無壓燒結技術的應用比較迫切。
銀燒結技術發展遇到的主要問題是：①銀燒結技術所用的納米銀成本遠高于焊膏，銀漿成本隨著銀顆粒尺寸的減小而增加，同時基板銅層的貴金屬鍍層也增加了成本。②其他銀燒結技術需要一定的輔助壓力，高輔助壓力易造成芯片的損傷，無壓銀燒結預熱、燒結整個過程長達60分鐘以上，生產效率較低；③銀燒結技術得到的連接層，其內部空洞一般在微米或者亞微米級別。如何降低納米燒結銀的燒結溫度、減少燒結裂紋、降低燒結空洞率、提高燒結體的致密性和熱導率也是目前納米銀研究的重要內容。
3.粘結尺寸過大時，建議一個界面開導氣槽；
4.一個界面涂布燒結銀時，涂布的要均勻；
5.另外一個界面放燒結銀上時，建議加一點壓力到上界面壓一下；
6.燒結時需逐步階梯升溫到一定的溫度，比如3分鐘升高5度等；
7.燒結結束時，建議在烘箱中逐步降溫到室溫再把器件拿出。
3.粘結尺寸過大時，建議一個界面開導氣槽；
4.一個界面涂布燒結銀時，涂布的要均勻；
5.另外一個界面放燒結銀上時，建議加一點壓力到上界面壓一下；
6.預烘階段：150度20-30分鐘，界面是銅的基底建議氮?dú)獗Ｗo(hù)（金或者銀除外）；
7.預壓階段：150度加壓0.5-1MPa，時間為：1-3秒；
8.本壓階段：220-280度加壓10-30MPa，時間2-6分鐘；
9.燒結結束時，建議在烘箱中逐步降溫到室溫再把器件拿出。
